Farbliche Darstellung
Im Brandmelder bzw. in der Brandmelder-Gruppe kann der Vordergrund-Stift direkt oder automatisch definiert werden.

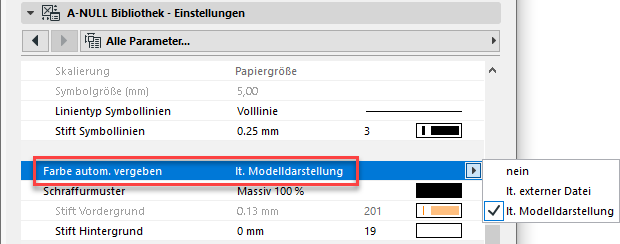

Bei der Einstellung Farbe autom. vergeben kann folgendes gewählt werden:
- entweder direkt im Objekt, wenn nein gewählt wurde
- über eine eigene TXT-Datei, die in der Bibliothek abgelegt sein muss
- oder laut Modelldarstellung
Farbliche Darstellung lt. Modelldarstellung

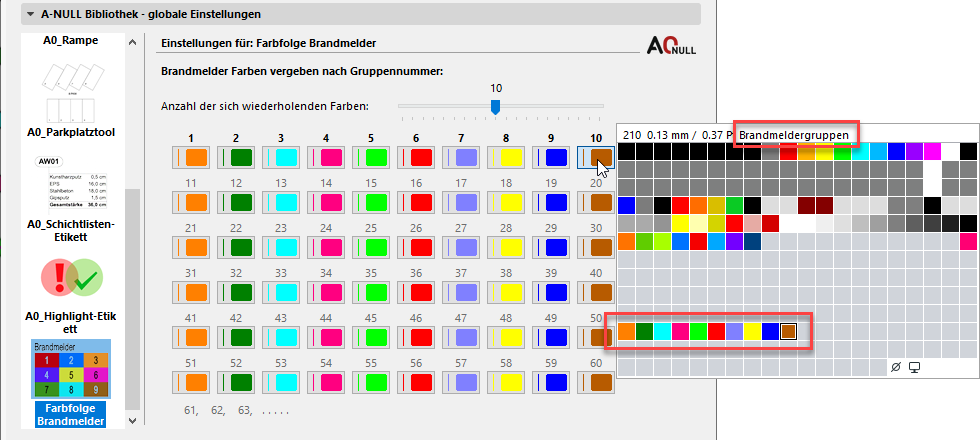

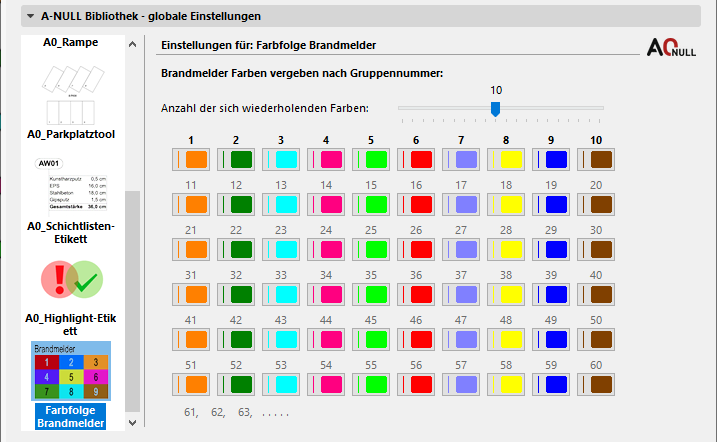

Unter Farbfolge Brandmelder können bis zu 20 verschiedene Stifte definiert werden, die anhand der Gruppennummer vergeben werden.

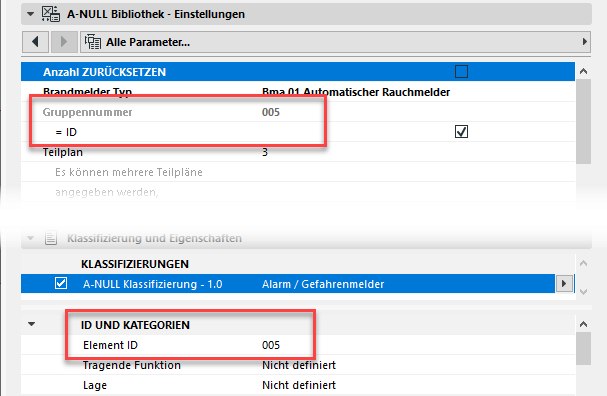

Im Brandmelder bzw. in der Brandmelder-Gruppe ist die Gruppennummer standardmäßig die Element-ID.
Für die Farbfolge der Brandmelder ist es notwendig im Stifte-Set entsprechende Stifte vorzusehen.

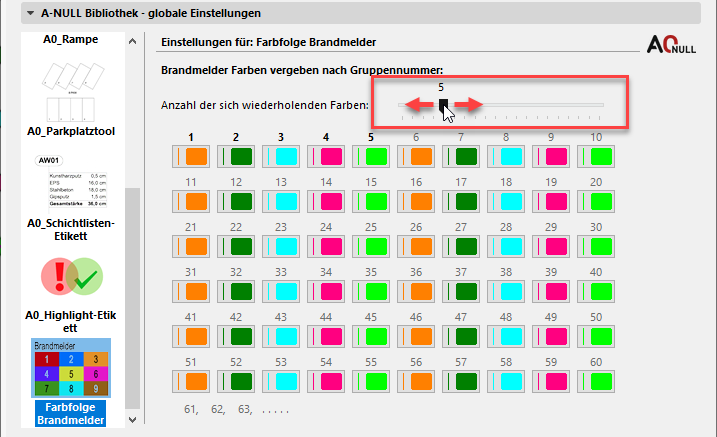

Über den Regler kann gesteuert werden, ab welcher Gruppennummer sich die Farben wiederholen.
