In der A0_Brandmeldergruppe Legende werden die verwendeten Brandmelder und Brandmelder-Gruppen im Projekt mit Hilfe einer Auswertung angezeigt. Die farbliche Darstellung der Brandmelder bzw. Brandmelder-Gruppen und der Legende kann über die Modelldarstellung in Kombination mit einem Stift-Set gesteuert werden.

Ein Bild, das Text, Screenshot, Schrift enthält.??KI-generierte Inhalte können fehlerhaft sein.

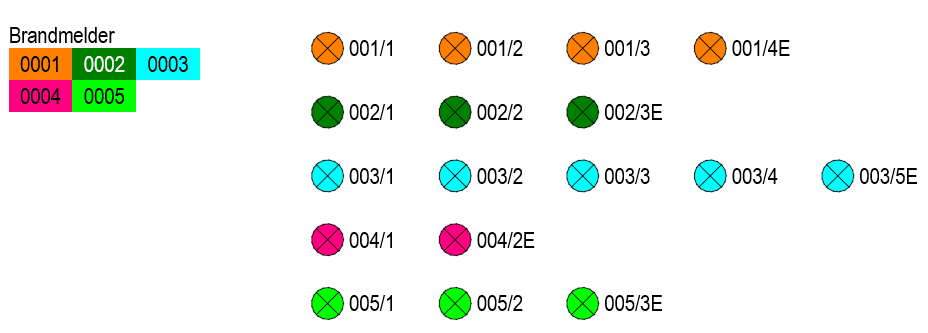

Brandmeldergruppen Legende

Folgende Brandmelder Typen (Bma) werden von der Legende erkannt:

Bma 01 Automatischer Rauchmelder

Bma 11 CO-Melder

Bma 02 Automatischer Temperaturmelder

Bma 12 Druckknoptmelder

Bma 03 Automatischer Flammenmelder

Bma 17 Rauchansaugsystem

Bma 04 Automatischer Rauchmelder im Zwischenboden

Bma 18 Lüftungsleitungsmelder

Bma 05 Automatischer Rauchmelder in der Zwischendecke

Bma 19 Linearmelder

Bma 06 Rauchmelder mit Akustikeinrichtung

Bma 50 Temperaturmelder im Zwischenboden

Bma 07 Rauchmelder mit Sprachausgabe

Bma 51 Flammenmelder im Zwischenboden

Bma 08 Rauchmelder mit Blitzleuchte

Bma 52 Temperaturmelder in der Zwischendecke

Bma 09 Rauchmelder mit Akustikeinrichtung und Blitzleuchte

Bma 53 Flammenmelder in der Zwischendecke

Bma 10 Rauchmelder mit Sprachausgabe und Blitzleuchte

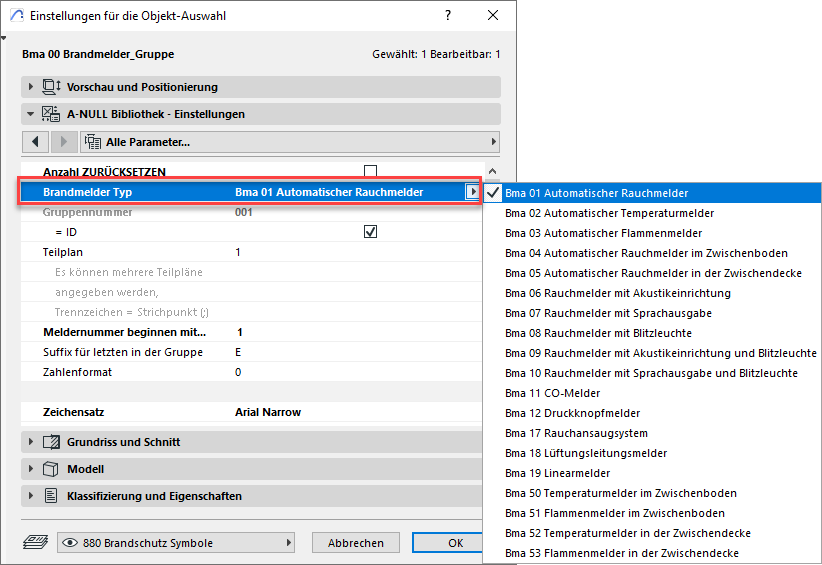

In der jeweiligen Brandmelder-Gruppe muss der Brandmelder Typ gewählt werden.

Ein Bild, das Text, Screenshot, Software, Webseite enthält.??KI-generierte Inhalte können fehlerhaft sein.

Legende am Layout

Da die Legende ein Objekt ist, kann diese auch auf das Layout platziert werden.
