Die Legende funktioniert über eine Auswertung der Brandmelder und Brandmelder-Gruppen im Projekt.

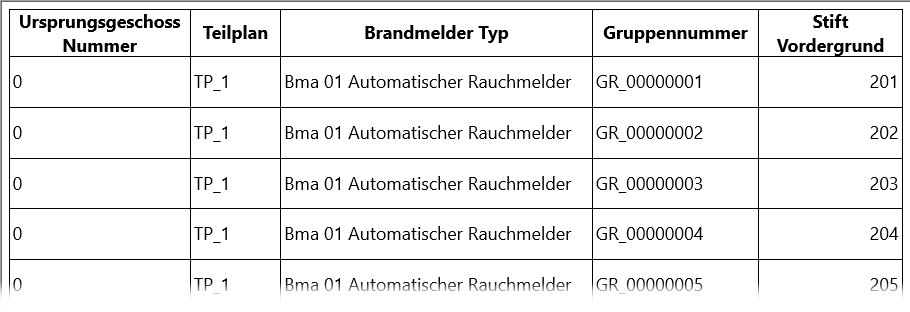

In der Auswertung müssen folgende Werte in entsprechender Reihenfolge ausgewertet werden:

Ein Bild, das Text, Screenshot, Zahl, Schrift enthält.??KI-generierte Inhalte können fehlerhaft sein.

Teilplan, Brandmelder Typ und Gruppennummer sind Bibliothekselementparameter aus dem Objekt Bma 00 Brandmelder_Gruppe.

Hier gibt es die fertige Auswertung als Download für den Import in das eigene Projekt:

000 Brandmeldergruppen Legende Auswertung.xml

Anschließend muss die Auswertung als TXT-Datei in der Bibliothek hinterlegt werden. Das kann mit Hilfe des A-NULL Add-Ons ODS (Objekt-Daten-Schani) über ein eigenes Publisher-Set direkt in die eingebettete Bibliothek erfolgen - siehe A-NULL Add-Ons für Archicad.
