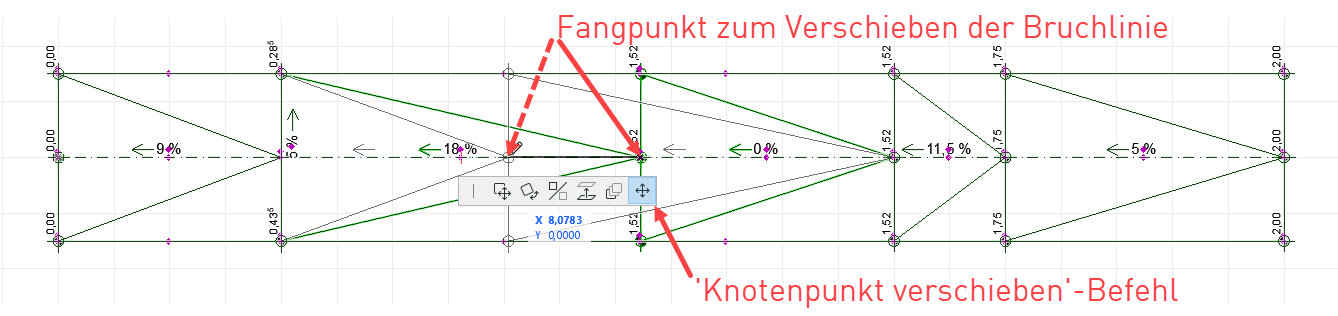

Verschieben der Bruchkante entlang der Achslinie

Ziehe den Fangpunkt auf der Achslinie an der Bruchkante, die verschoben werden soll, an die gewünschte Position. Die Höhenlage der Bruchlinie wird entsprechend ihrer neuen Position verändert. Ebenfalls werden die Höhenlagen der Rampensegmente davor oder danach (je nach Wahl des Ankerpunkts) angepasst. Sowohl Hauptgefälle auf der Achslinie als auch Quergefälle entlang der Bruchkanten bleiben bei Bearbeitung der Rampe im Grundriss unverändert. Sie werden ausschließlich durch die nummerische Eingabe im A0_Rampen-Objekteinstellungsdialog festgelegt.

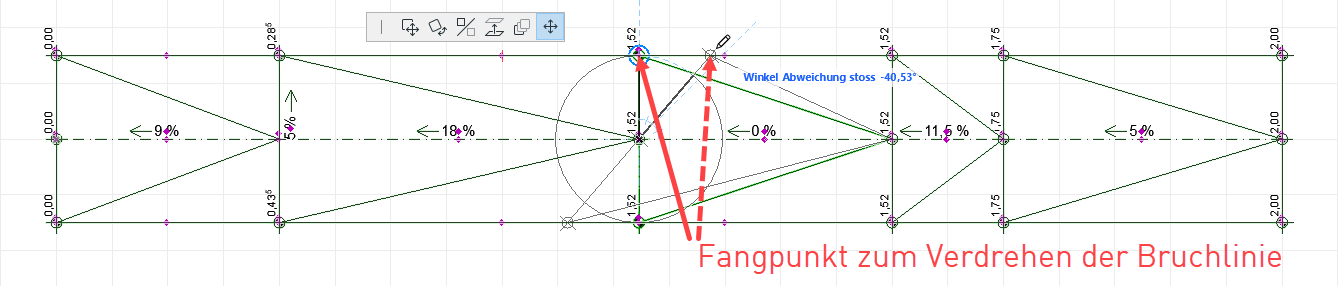

Verdrehen der Bruchlinie – schief zur Achslinie

Wird einer der beiden äußeren Punkte einer Bruchlinie entlang der Plattenkante verschoben, wird die Bruchlinie um ihren Schnittpunkt mit der Achslinie gedreht. Die Höhenlage der Endpunkte der Bruchkante wird ausschließlich durch ihr Quergefälle bestimmt. (Quergefälle = 0 % 🡪 Höhenlage bleibt gleich).

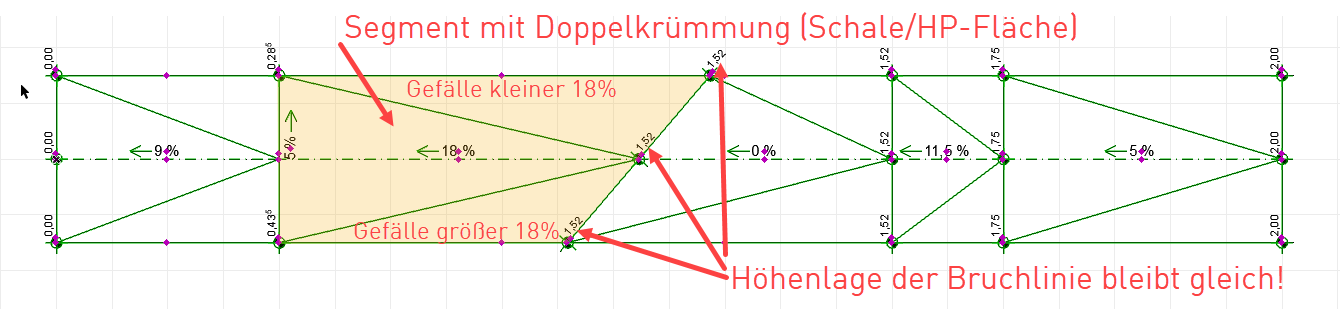

Durch das Verdrehen der Bruchkante bei gleichbleibender Höhenlage ändert sich auch die geometrische Form des Rampensegments von einer (schrägen) Platte zu einer doppelt gekrümmten Schale (Regelfläche) mit unterschiedlichen Gefälleausbildungen.
