Knicken der Achslinie

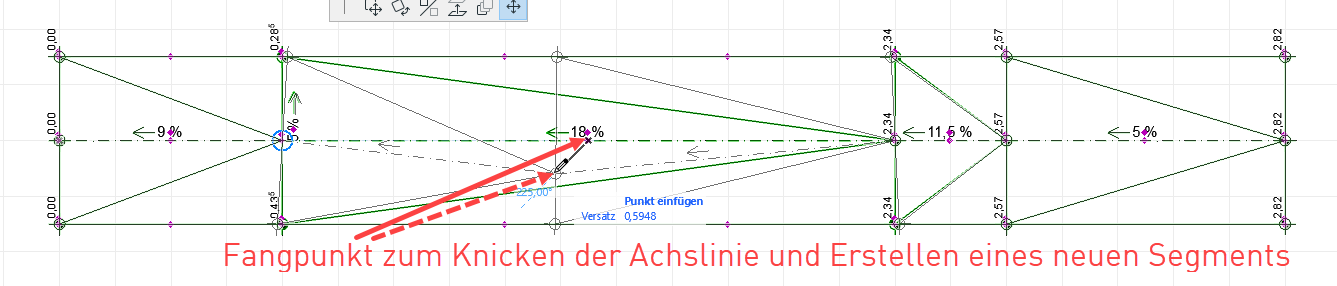

Zum Abknicken der Achslinie gehe gleich vor wie zum Erstellen eines neuen Segments, setze den neuen Punkt jedoch neben der bestehenden Achslinie ab. So kann der Verlauf der Achslinie und auch die Grundrisslage der anschließenden Bruchlinien geändert werden.

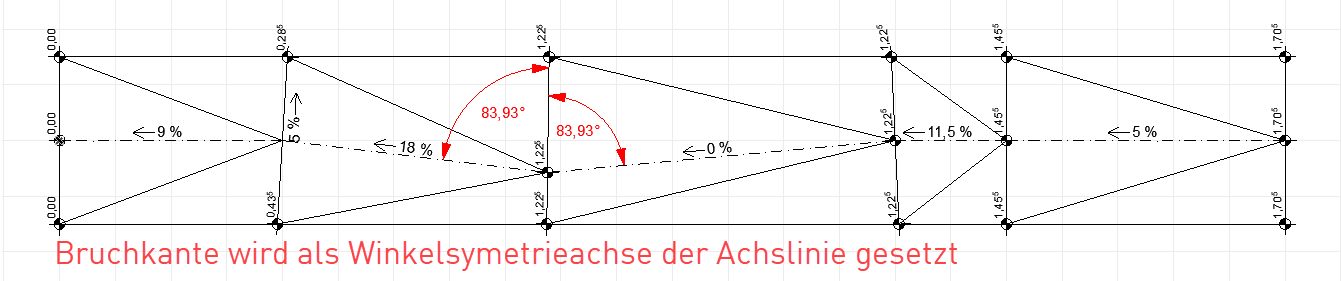

Die betroffenen Bruchkanten werden beim Erzeugen des Knicks zuerst als Winkelsymmetralen der Abknickungen der Achslinie gesetzt. Die Verläufe der Bruchkanten können nach dem Erzeugen der Abknickung angepasst werden.

Krümmen der Achslinie

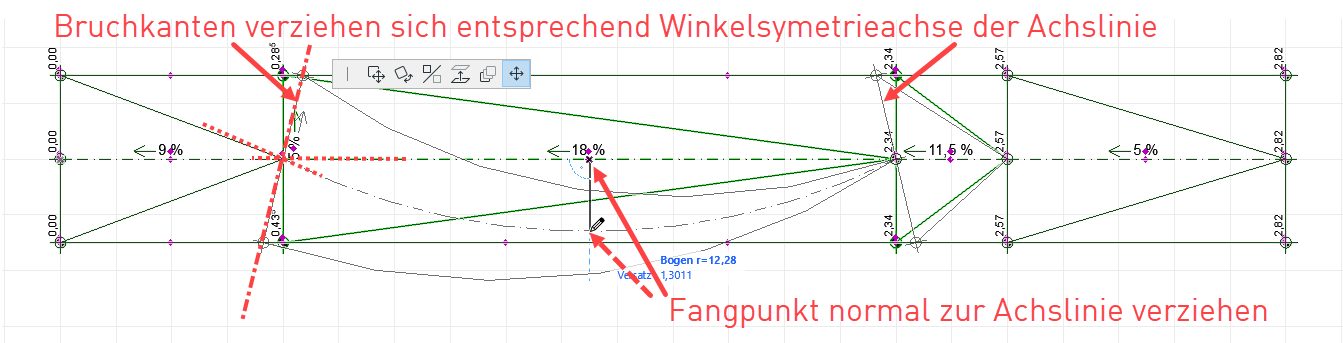

Um die Achslinie bogenförmig zu krümmen, verschiebe den mittleren Fangpunkt des Achsliniensegments, das bearbeitet werden soll, normal zur bestehenden Achslinie. Damit wird der Scheitel des erzeugten Kreisbogens definiert. Die angrenzenden Bruchlinien drehen sich auf die Position der Winkelsymmetrale der Achslinienknicke.
