Erstellen

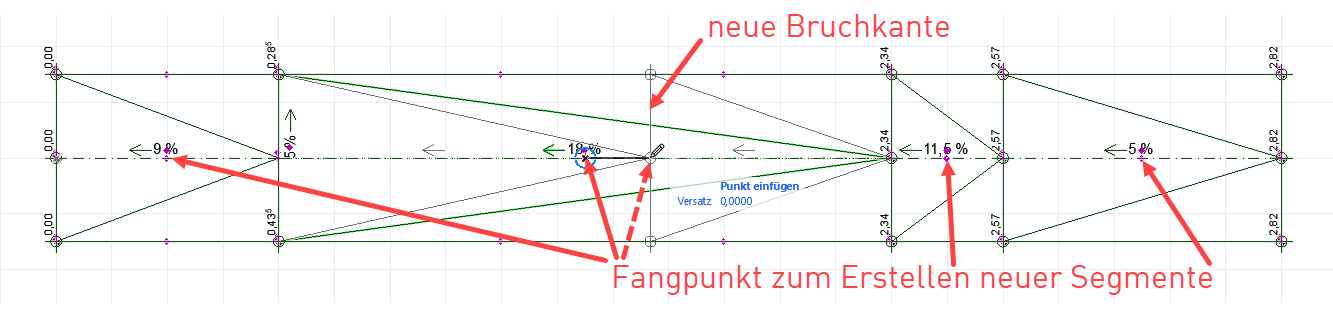

Ein neues Rampensegment wird durch Verschieben des Fangpunkts, welcher in der Mitte des Segments auf der Achslinie liegt, geschaffen. Bei der Bearbeitung wird eine neue Bruchkante innerhalb des gewählten Segments erzeugt.

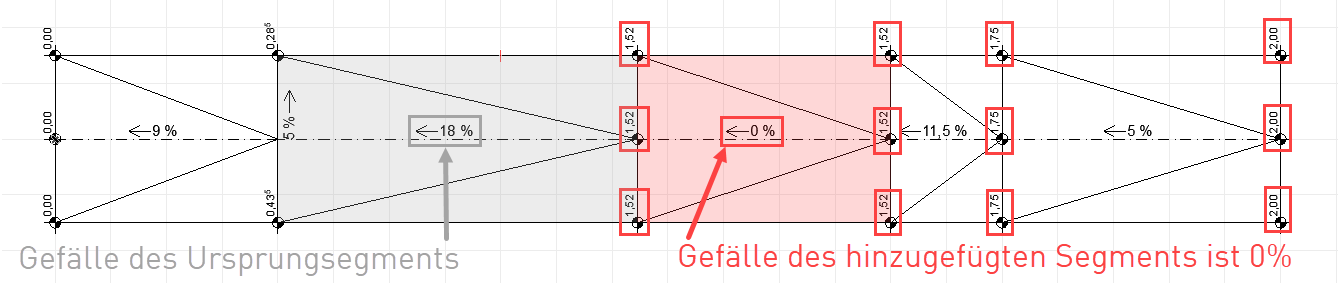

Je nach gewähltem Ankerpunkt der Rampe (am Anlauf oder Auslauf) verändert sich die Höhenlage der Segmente und Bruchkanten vor oder nach dem neu erzeugten Segment. Die Lage im Grundriss der Bruchkanten und Segmente im Grundriss davor und danach ändert sich nicht. Ein Rampensegment wird bei der Neuerstellung mit 0% Gefälle angelegt.

Löschen

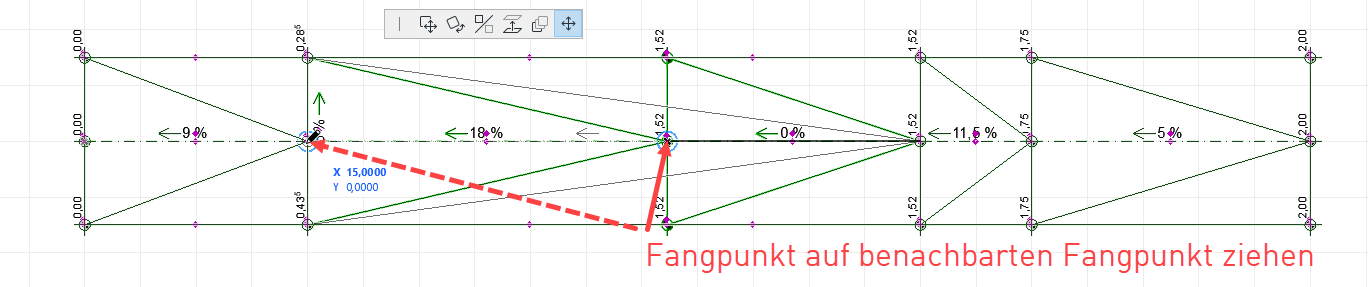

Um einen Rampenabschnitt zu löschen, ziehe den Fangpunkt auf der Achslinie an der Bruchkante, die entfernt werden soll, auf einen benachbarten Fangpunkt (ebenfalls auf Achse und Bruchkante). Das Rampensymbol zeigt die Änderung bereits während der Bearbeitung an.

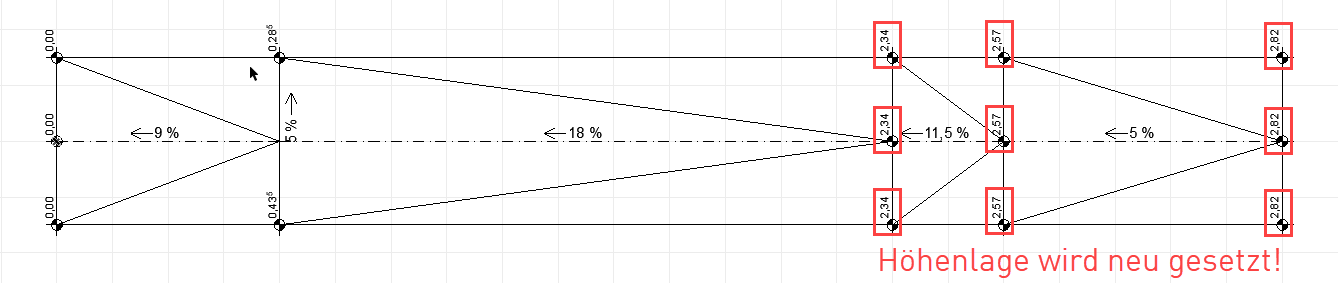

Bitte beachte, dass sich natürlich die Höhenlage der Abschnitte vor oder nach dem vereinigten Segment (je nach Wahl des Ankerpunkts der Rampe) verändert.
