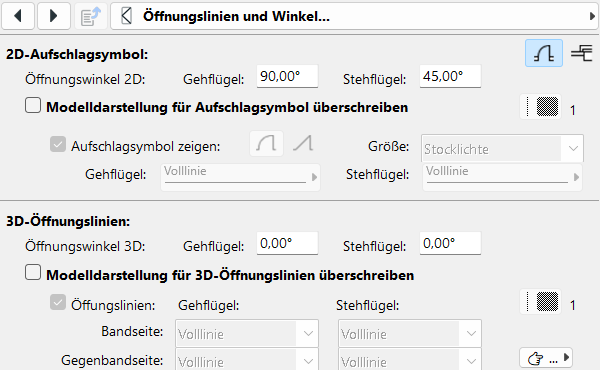

Für das 2D-Aufschlagsymbol und die 3D-Öffnungslinien können sowohl für den Geh- als auch den Stehflügel Öffnungswinkel eingetragen werden. Die Darstellung richtet sich dabei nach der Modelldarstellung, außer es wird das Häkchen bei Modelldarstellung für … überschreiben aktiviert. In diesem Fall können für das jeweilige Element abweichende Einstellungen getroffen werden.

2D-Aufschlagsymbol

Neben dem Symbol , Linientyp und Stift kann auch die angezeigte Größe bestimmt werden.

3D-Öffnungslinien

Sowohl für den Geh- als auch den Stehflügel kann jeweils für die Bandseite und Gegenbandseite ein eigener Linientyp und Stift vergeben werden. Das Hand-Symbol verweist auf die geltenden Einstellungen der 3D-Linientypen in der Modelldarstellung.
