Die Vergabe der Attribute Konturstift, Schraffurtyp sowie Schraffur-Vordergrundstift und -Hintergrundstift erfolgt hier.

Der Detaillierungsgrad der Grundrissdarstellung richtet sich standardmäßig nach der Modelldarstellung. Bei abweichenden Anforderungen einzelner Elemente kann dieser individuell überschrieben werden. Die Einstellungen betreffen Zarge, Türblatt, Glaslichten und Paneele, wobei diesen die Einstellungen des Türblatts bzw. der Zarge zugewiesen werden können.

Mehr zu den allgemeinen Optionen der Modelldarstellung hier: Optionen der Modelldarstellung.

Zarge

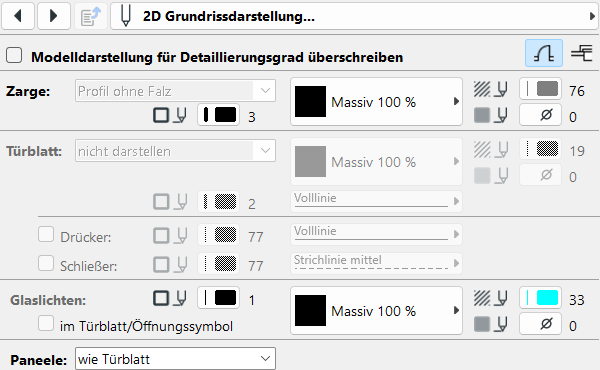

Für die Darstellung der Zarge stehen die folgenden Optionen zur Auswahl:

Türblatt

Für die Darstellung des Türblatts stehen die folgenden Optionen zur Auswahl:

Glaslichten

Neben der Vergabe von Attributen wie Konturstift und Schnittschraffur kann hier auch überschrieben werden, ob eine Glaslichte im Türblatt/Öffnungssymbol sichtbar sein soll.

Paneele

Die Darstellung der Paneele kann entweder vom Türblatt oder von der Zarge abgeleitet werden.
