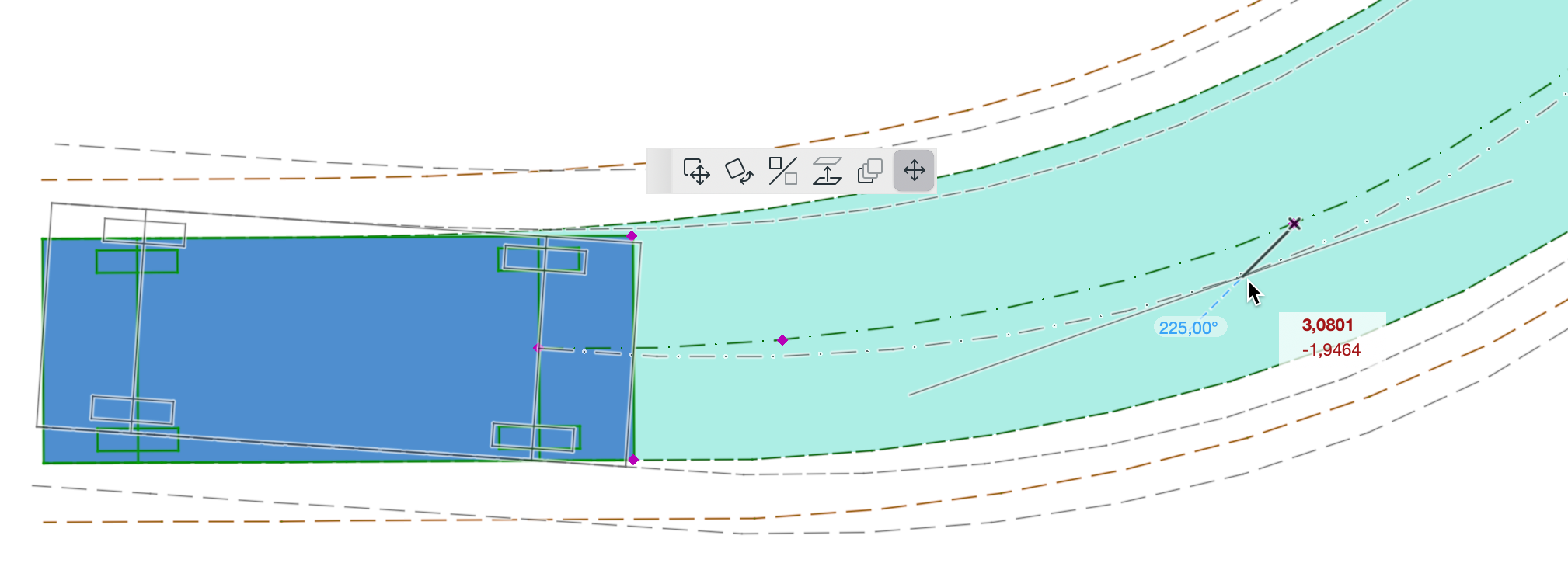

Jedes Splinesegment besteht wiederum aus drei bearbeitbaren Knotenpunkten am Anfang, Ende und Mitte. An den Endpunkten der Segmente können die Spline-Hebel angepasst werden.

Ein Bild, das Reihe, Screenshot, parallel enthält.??KI-generierte Inhalte können fehlerhaft sein.

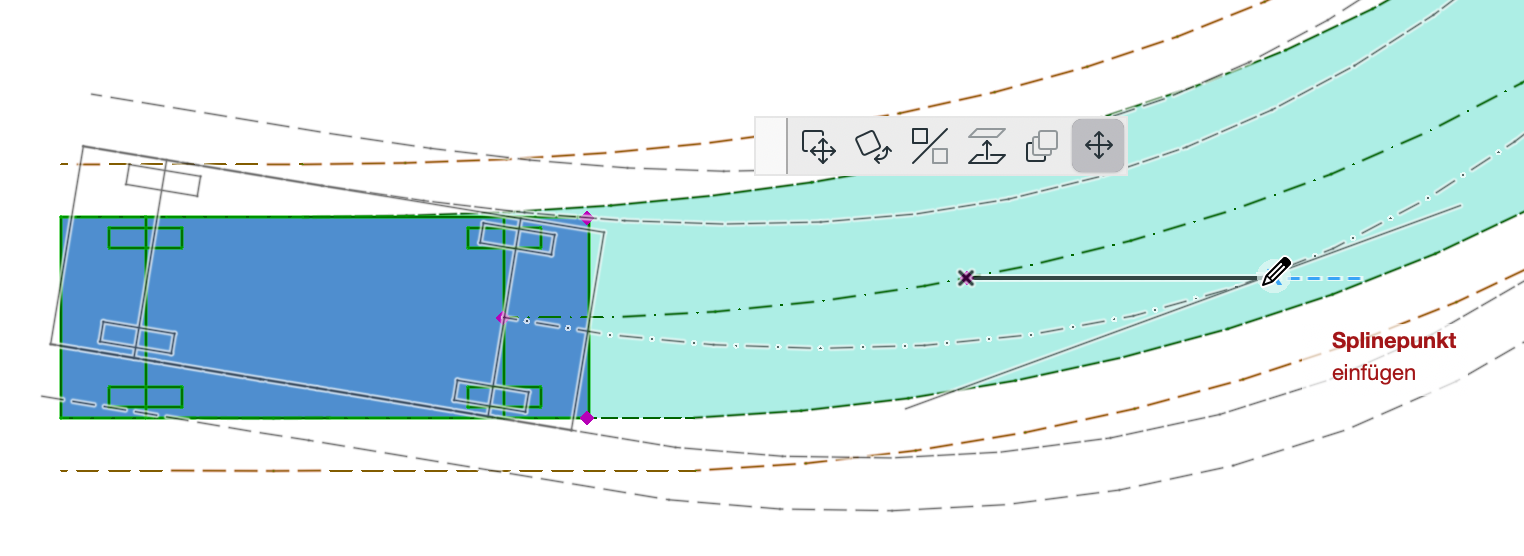

Mit Hilfe der Mittelpunkte können zusätzliche Splinepunkte samt dazugehörigen Spline-Hebeln eingefügt werden.

Ein Bild, das Reihe, Diagramm, parallel, Steigung enthält.??KI-generierte Inhalte können fehlerhaft sein.

Um einen Splinepunkt zu entfernen, kann dieser auf einen benachbarten gezogen werden.

Fahrzeug bewegen

Das dargestellte Fahrzeug kann durch einen der beiden vorderen Knotenpunkte bewegt werden:

Ein Bild, das Reihe, Diagramm, Screenshot, parallel enthält.??KI-generierte Inhalte können fehlerhaft sein.

2D-Darstellung

Die Darstellung der A0_Schleppkurve Komponenten kann mittels Linientyp und Stift individuell angepasst werden. Mit Hilfe der Checkboxen lassen sich nicht benötigte Unterelemente auch komplett ausblenden.

Ein Bild, das Text, Screenshot, Software, Zahl enthält.??KI-generierte Inhalte können fehlerhaft sein.

Fahrzeug-Symbole

Die Anzahl der angezeigten Fahrzeug-Symbole kann zwischen einem und drei variieren. Jedes angezeigte Fahrzeug kann für sich mit Hilfe der vorderen zwei Knotenpunkte nach Belieben positioniert werden.

Ein Bild, das Entwurf, Zeichnung, Kinderkunst, Diagramm enthält.??KI-generierte Inhalte können fehlerhaft sein.
