Bearbeitung der Leitkurve (Polygon)

Jedes Segment der Leitkurve besteht aus bearbeitbaren Knotenpunkten am Anfang, Ende und Mitte. An den äußeren Segmentpunkten lässt sich die Segmentlänge ändern. Über den mittleren Knotenpunkt kann entweder ein neuer Punkt hinzugefügt werden, oder bei orthogonalem Versatz zur Ausgangslage des Punkts ein gebogenes Segment erzeugt werden.

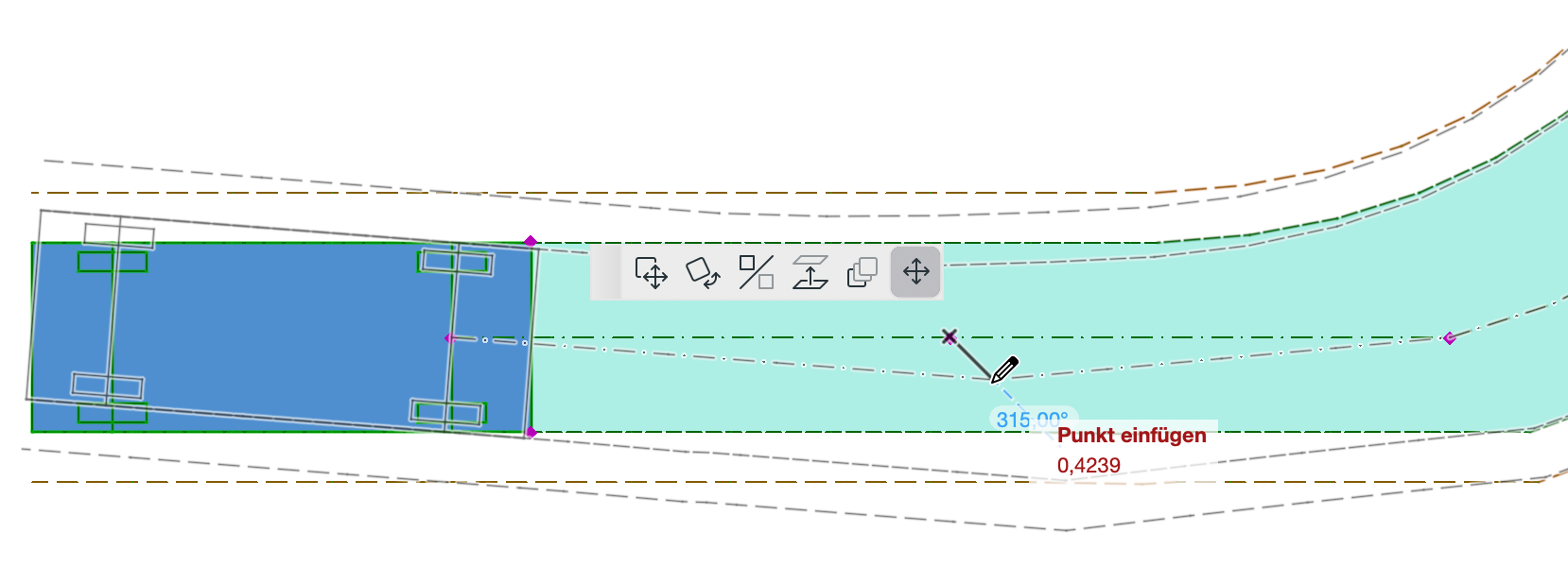

Punkt einfügen

Ein Bild, das Text, Reihe, Wasser, Messstab Maßband enthält.??KI-generierte Inhalte können fehlerhaft sein.

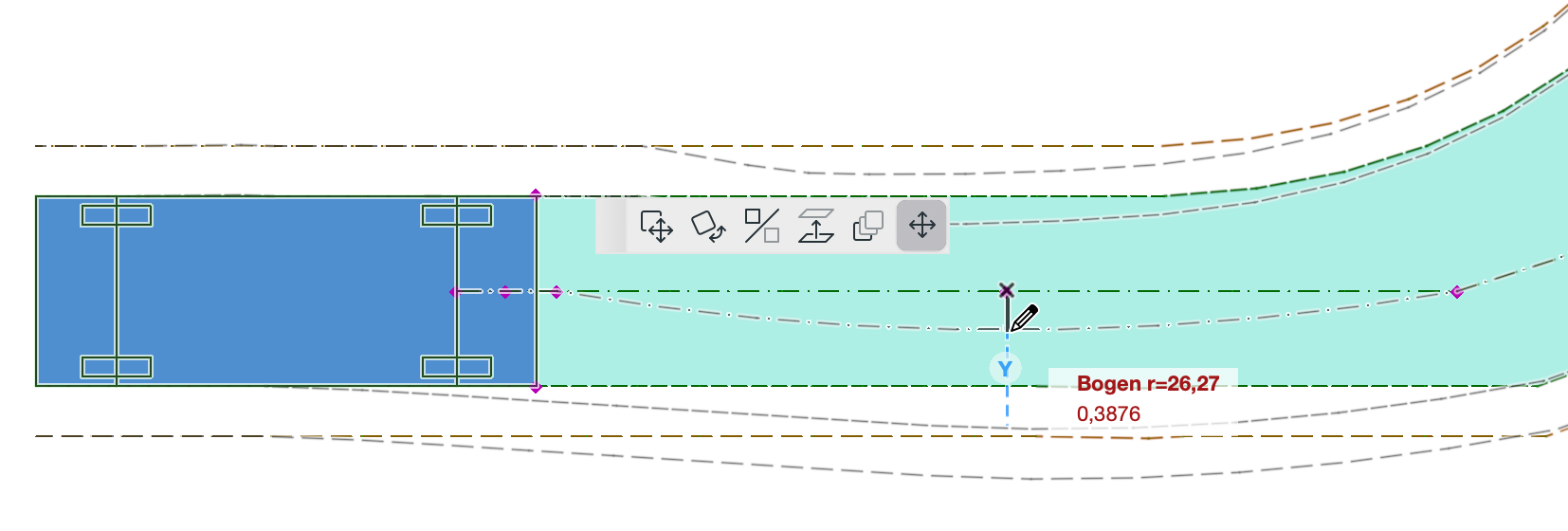

Bogen erstellen

Ein Bild, das Text, Reihe, Screenshot, Schrift enthält.??KI-generierte Inhalte können fehlerhaft sein.

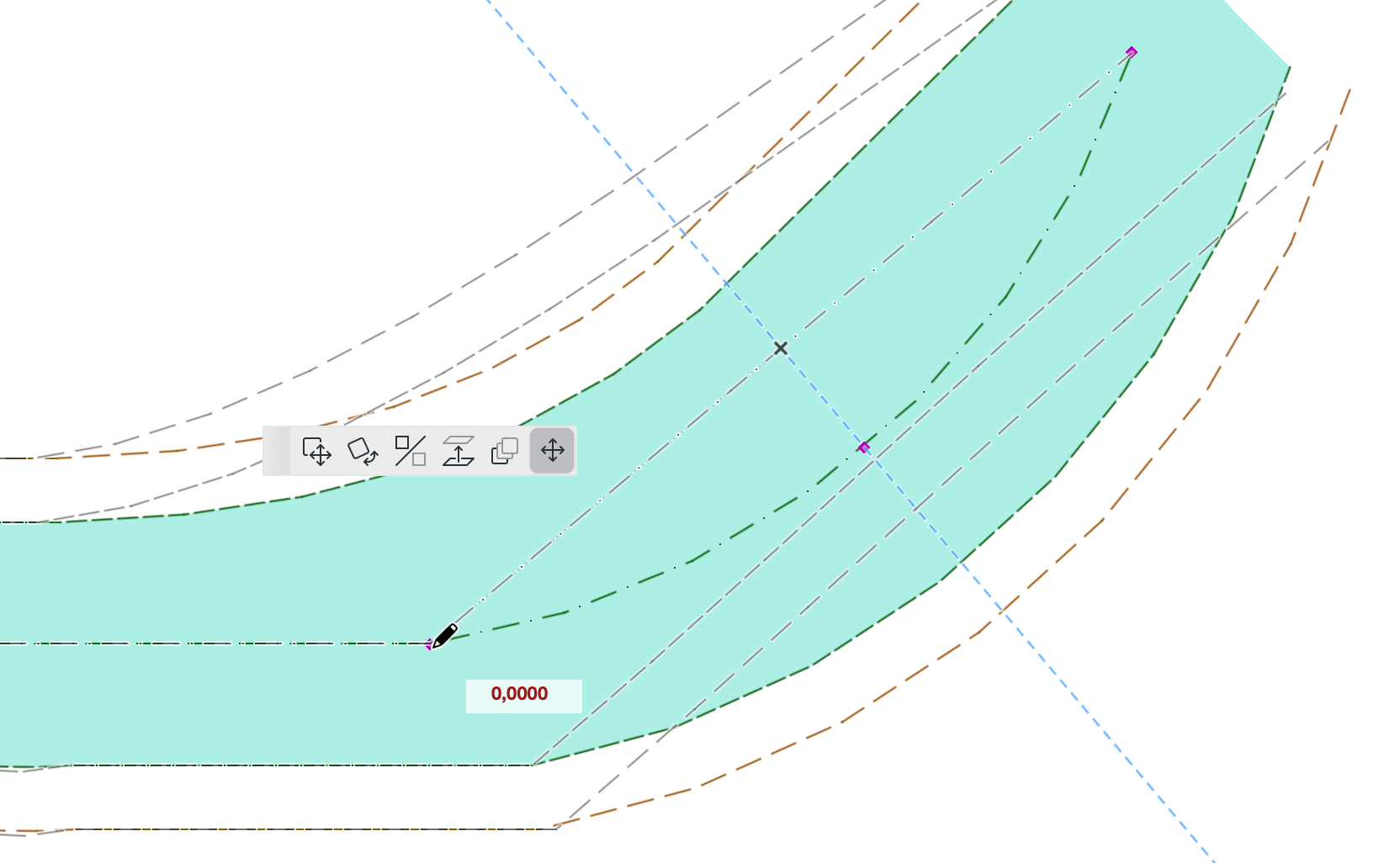

Weitere Punkte können nur in einem geraden Segment hinzugefügt werden. Somit kann es erforderlich sein ein gebogenes Segment zu einem geraden Segment zu ändern, indem der Punkt in der Mitte auf einen der angrenzenden Knotenpunkte verschoben wird.

Ein Bild, das Reihe enthält.??KI-generierte Inhalte können fehlerhaft sein.
