Sofern unter Marker Geometrie und Inhalt aktiviert, kann ein individuell definierbares Infofeld mit Werten aus Eigenschaften oder eigenen Texten platziert werden.

Position

Bei Bedarf kann die Postion über einen Abstand zu Wand und Markerlinie bestimmt oder grafisch über einen Hotspot verschoben werden.

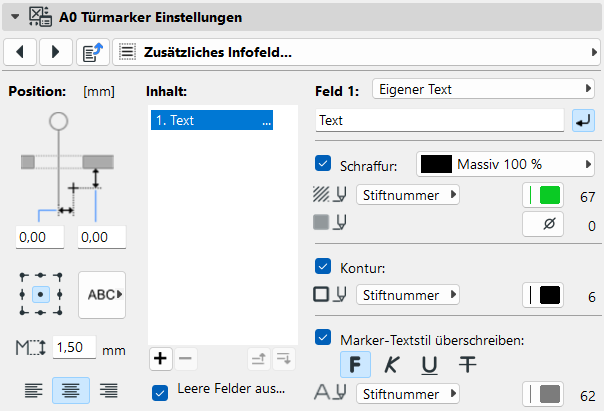

Inhalt

Über die +/- -Schaltflächen können die Inhalte beliebig zusammengestellt werden.

Die Reihenfolge kann im Nachhinein über die Pfeil-Schaltflächen angepasst werden.

Die Auswahl im Bereich Inhalt kann rechts daneben bearbeitet werden.

Das Infofeld verfügt optional über eine Hintergrundschraffur sowie Kontur, welche für jedes Feld separat definiert werden können. Leere Felder können über eine Option ausgelassen werden, um eine Lücke zu vermeiden.

Beispiel:

Über die -Schaltfläche kann nach dem Wert eine neue Zeile begonnen werden – dadurch lassen sich mehrere Werte in einer Zeile kombinieren.

Ergebnis

Hintergrundschraffur-, Kontur- und Textstift abhängig von Eigenschaft:

Neben der direkten Eingabe einer Stiftnummer ist es auch möglich, den Stift an einen Wert einer Eigenschaft zu knüpfen. Voraussetzung ist eine eigene berechnete Eigenschaft, welche alle benötigen Werte inkl. Stiftzuweisung beinhaltet.

Beispiel:

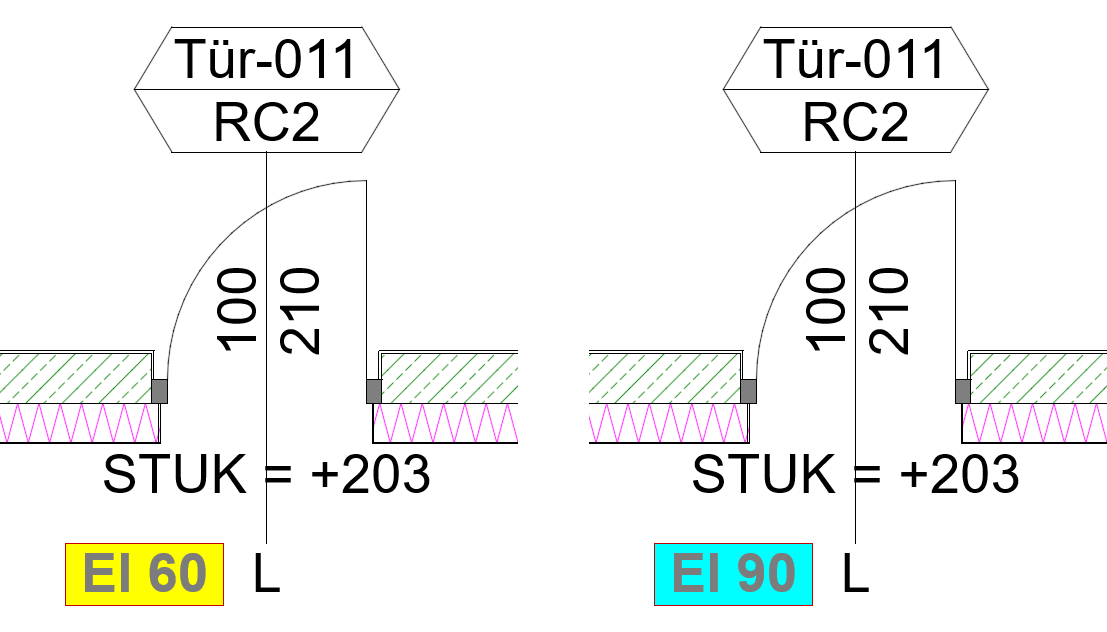

Automatische Einfärbung des Brandschutzausdrucks abhängig von den Brandschutzminuten

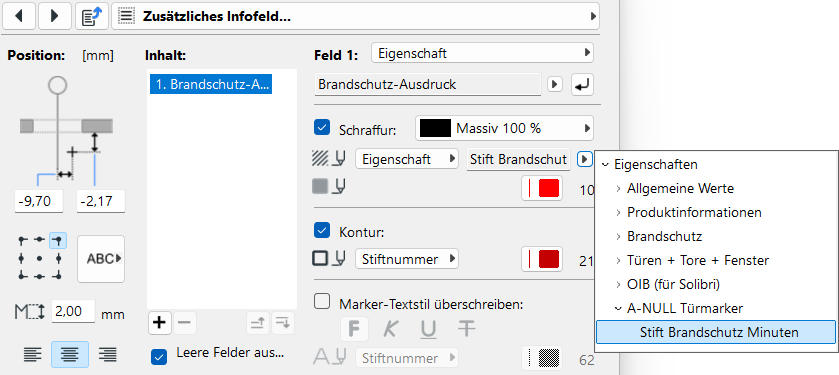

Einstellungen

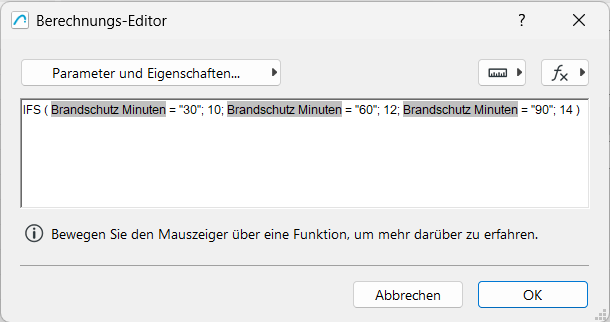

Berechnete Eigenschaft mit Datentyp Zahl/Ganzzahl

Marker-Textstil überschreiben

Der Marker-Textstil kann für das Infofeld ebenso je Feld individuell überschreiben werden.

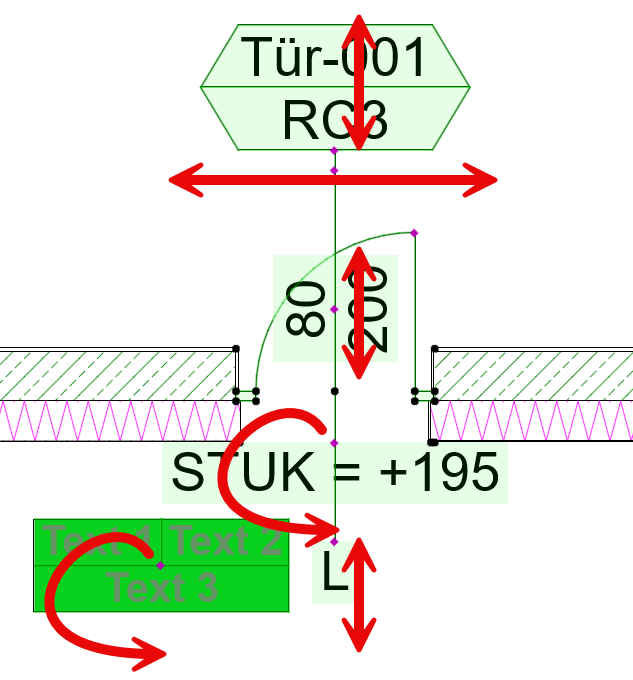

Grafische Bearbeitung der Text-Positionen

Die Text-Position der einzelnen Inhalte kann nummerisch im Einstellungsdialog und grafisch über die Bearbeitung der Hotspots erfolgen.
