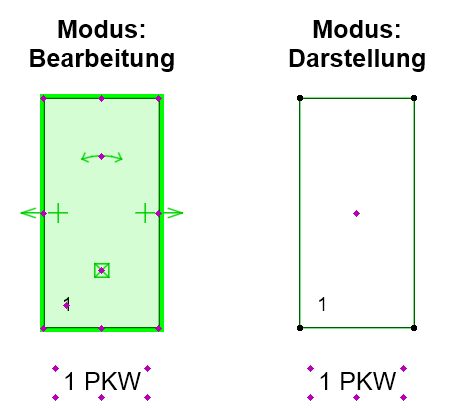

Für jeden der beiden Modi – Bearbeitung und Darstellung – gibt es dann eine eigene Grundrissdarstellung. Abhängig davon sind auch verschiedene Bearbeitungsmöglichkeiten verfügbar.

Hinweis: Bitte beachte, dass eine Bemaßung der Parkplätze ausschließlich im Modus Darstellung erfolgen soll, damit sich die assoziative Bemaßung korrekt verhält.

Ein Bild, das Text, Diagramm, Reihe, Screenshot enthält.??Automatisch generierte Beschreibung

Im Modus Bearbeitung hat das Objekt zusätzliche Bearbeitungspunkte, mit deren Hilfe...

  • die Größe des Parkplatzes geändert
  • weitere Stellplätze hinzugefügt
  • Stellplätze gedreht
  • die Position des Parkplatzes geändert
  • die Position der Parkplatznummerierung geändert und
  • zwischen Bearbeitungs- und Darstellungsmodus gewechselt

... werden kann.

Grundsätzlich ist für das Bearbeiten eines oder mehrerer Stellplätze zu beachten, dass einer der verfügbaren Hotspots angeklickt und der Befehl Knotenpunkt verschieben in der Pet-Palette gewählt ist. Nur dann wird der Hotspot bearbeitet. Alle anderen Befehle in der Pet-Palette dienen dem Bewegen des Objekts.
