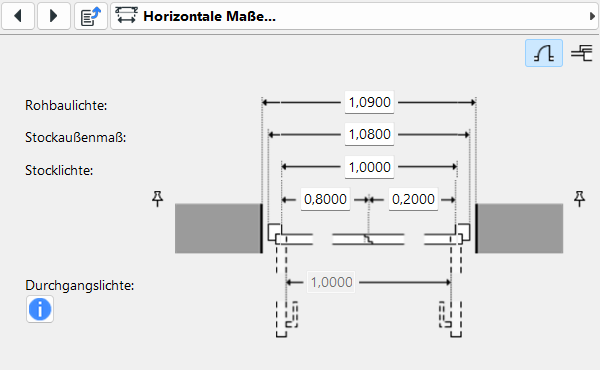

In diesem Einstellungsbereich sind die horizontalen Maße schematisch dargestellt. Diese Werte sind untereinander und mit dem Einstellungsbereich Nominale Größen und Toleranzen verknüpft. Das -Symbol wird nur bei einer 2-flügeligen Tür angezeigt und ermöglicht, einen Flügel auf eine feste Breite zu stellen. Änderungen wirken sich somit nur auf den anderen Flügel aus. Das Maß auf der Anschlagseite der schematischen Türdarstellung zeigt gemäß den Einstellungen unter Durchgangslichte den aktuellen Wert an, z. B. mit Abzug von in die Öffnung ragender Türgriffe.
