Gesamter Raumstempel

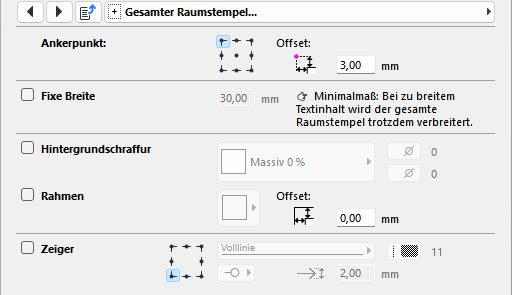

Hier können Einstellungen für den gesamten Raumstempel getroffen werden.
Im einzelnen sind das folgende Optionen:
Ankerpunkt
Der Ankerpunkt definiert den Punkt, der fix bleibt, wenn sich die Größe des Raumstempels ändert. Es kann einer der neun zur Auswahl stehenden Punkte sein. Alternativ kann auch ein Offset angegeben werden.

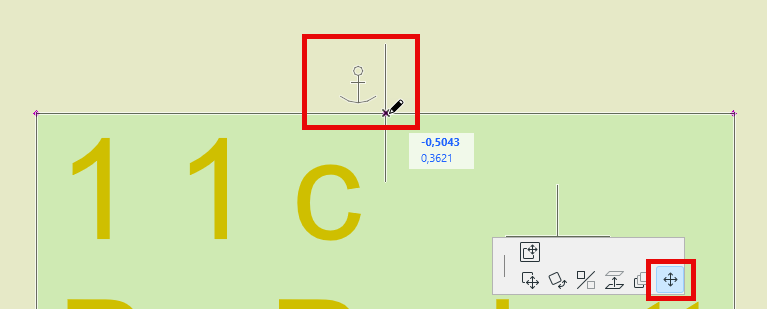

Wenn man den Raumstempel mit der Funktion Knotenpunkt verschieben bearbeitet, so wird der gewählte Ankerpunkt durch ein kleines Ankersymbol sichtbar gemacht.
Fixe Breite
In der Standardeinstellung passt sich die Breite des Raumstempel automatisch an den Inhalt an. Wenn es gewünscht ist, kann hier eine Mindestbreite angegeben werden, die auch dann gilt, wenn der Inhalt des Raumstempels eigentlich kürzer wäre.
Die Option fügt dem Raumstempel 2 Fixpunkte in der Mitte der rechten und linke Seite hinzu, wodurch sich die Breite dort grafisch anpassen lässt.
Hintergrundschraffur und Rahmen
Hier lassen sich Schraffur und Rahmen einstellen. Es stehen drei Rahmenformen zur Verfügung.

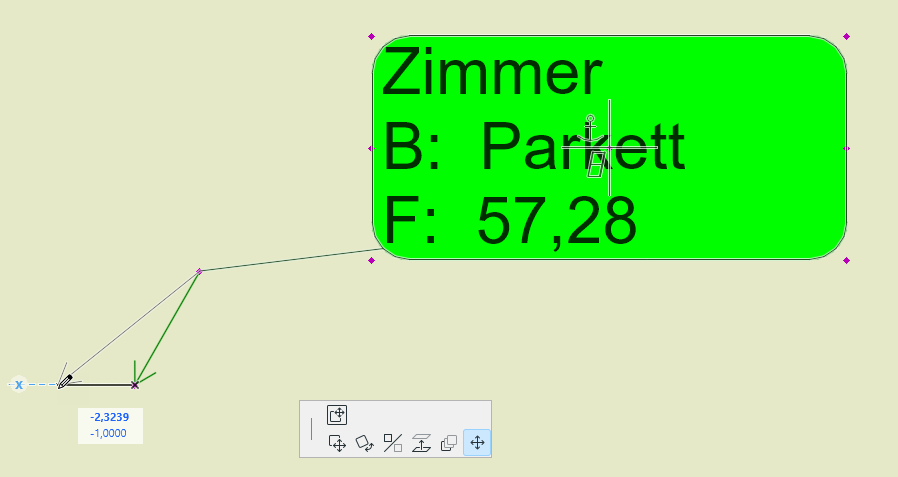

Zeiger
Wenn ein Raum z. B. zu klein ist, dass der Raumstempel darin ausreichend Platz findet, kann man einen Zeiger aktivieren und den Raumstempel außerhalb des Raumes verschieben.
Der Zeiger hat zwei bewegliche Fangpunkte, die beliebig platziert werden können.
