Als Grundlage für die Verwendung des A-NULL Topstempels muss eine entsprechende Auswertung mit den notwendigen Rauminformationen abgelegt werden und anschließend mit dem platzierten Objekt verknüpft werden.

Der A-NULL Topstempel benötigt folgende Informationen über die Räume in der Auswertung:

  1. Wohnungsbezeichnung (Topbezeichnung)
    Als Zuordnung der Räume einer Wohnung
    z. B.: TOP 01, TOP 02 etc.
    1. Weitere Zuordnungen in der Wohnungsbezeichnung
      damit ist beispielsweise eine Stiege oder ein Bauteil gemeint
  2. Kategorie der Räume
    Zuteilung der Räume in die erforderlichen Kategorien
    z. B.: laut Wohnbauförderung, laut ÖN B 1800, etc.
  3. Raumname
    der eingetragene Name im Raumelement ist frei wählbar
    z. B.: Vorraum, Bad, WC, Küche, Wohnraum, Zimmer etc.
  4. Fläche
    die ausgewerteten Flächen der einzelnen Räume
    hierfür kann jeder erforderliche Flächenwert genommen werden
    (Brutto-Fläche, Netto-Fläche, reduzierte Fläche, etc.)

Zu 1: Wohnungsbezeichnung (Topbezeichnung)

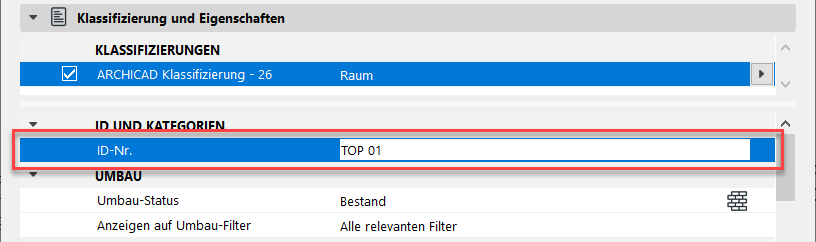

Es bietet sich an, die Unterscheidung der einzelnen Wohnungen in die Element-ID des Raumes einzuschreiben.

Die Eingabe der Element-ID kann entweder über den Einstellungsdialog oder direkt in der Infoleiste erfolgen. Ein Vorteil ist, dass sie separat im Raumstempel des Raums angezeigt werden kann. Weiters kann die Element-ID bei Verwendung von Hotlink-Modulen mit der Hotlink Master-ID kombiniert werden.

Hinweis: Die Wohnungsbezeichnung sollte immer mit einem Buchstaben beginnen, um sicherzustellen, dass Archicad den Eintrag richtig interpretieren kann. Wird nur eine Zahl verwendet, dann kann es Archicad intern zu Berechnungen kommen. Eine ID-Nummer wie z. B. 3/2 wird als Zahl interpretiert und als Division erkannt. Das Ergebnis wäre 1,5.
W 3/2 hingegen bleibt ordnungsgemäß erhalten.

Zu 1.1: Weitere Zuordnungen in der Wohnungsbezeichnung

Diese Zuordnung muss als Teil der Wohnungsbezeichnung (Topbezeichnung) definiert sein: beispielsweise TOP 01_ Stiege A.
Im Objekt kann diese Information entsprechend ausgelesen und separat dargestellt werden, siehe Top Bezug und Bezeichnung.

Zu 2: Kategorie der Räume

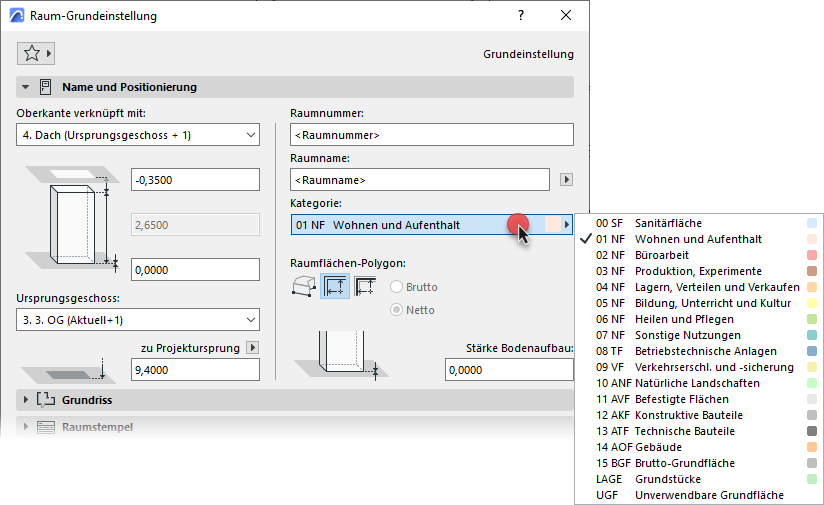

Vorab muss definiert werden, nach welcher Richtlinie die Zuordnung der Räume in dem jeweiligen Projekt erfolgen soll. Wenn die integrierte Raumkategorie des Raum-Werkzeugs von Archicad verwendet werden soll, kann diese über das Feld Raumkategoriename ausgewertet werden.

Über das Menü Optionen > Element-Attribute > Raumkategorien können die Kategorien angepasst und erweitert werden. Alternativ kann die Zuordnung auch über Eigenschaften definiert werden. In einer Eigenschaft können die erforderlichen Kategorien als Optionen-Set angelegt werden, um sie anschließend im Raum auswählen zu können. Ein Vorteil bei der Verwendung von Eigenschaften ist, dass eine Mehrfachauswahl möglich ist, wodurch sich Räume unterschiedlich zuordnen lassen.
