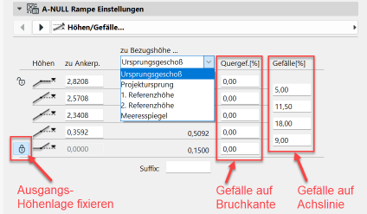

Höhen/Gefälle

Im Einstellungsmenü Höhen/Gefälle… wird als Erstes der Ankerpunkt fixiert, welcher bei Höhenanpassungen als Ausgangshöhenlage dient. Durch Eingabe der Höhenlage in Bezug zum Ankerpunkt wird das Hauptgefälle auf der Achslinie entsprechend geändert. Bei der Bearbeitung im Grundriss werden die Gefälle fixiert und die Höhenlage der Rampenpunkte entsprechend abgeändert. Die Bezugshöhe definiert die Höhenlagewerte, welche bei den Höhenmarkern angezeigt werden.

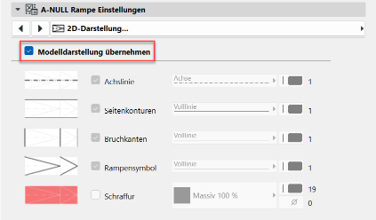

2D-Darstellung

Im Einstellungsmenü 2D-Darstellung… wird zuerst festgelegt, ob die 2D-Darstellung der Linien und Kanten sowie die im nächsten Menü Beschriftung… und Geschoßabhängige Darstellung… erfolgten Einstellungen zentral mittels der Modelldarstellung geregelt werden oder individuell per Objekteinstellungen.

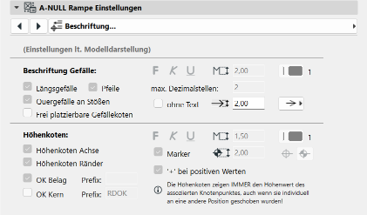

Beschriftung

Im Einstellungsmenü Beschriftung… bzw. in der Modelldarstellung, werden die gewünschten Beschriftungseinstellungen festgelegt.

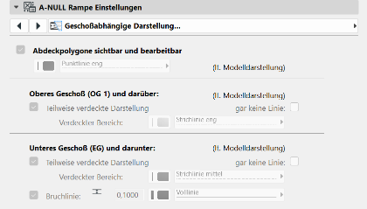

Geschoßabhängige Darstellung

Im Einstellungsmenü Geschoßabhängige Darstellung… aktiviere/deaktiviere das Abdeckpolygon für das untere und/oder obere Geschoß der A0_Rampe. Definiere hier die Art und Darstellung der Geschoß-Bruchlinie. Es kann Stift, Linientyp und Abstand der Doppellinie festgelegt werden. Ob und wie die Grundrissdarstellung abgeändert wird, kann in diesem Dialog bzw. in der Modelldarstellung festgelegt werden.

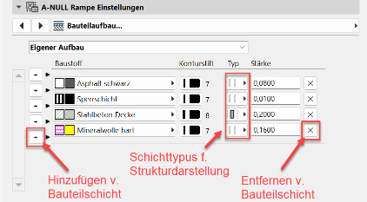

Bauteilaufbau

Im Einstellungsmenü Bauteilaufbau… wird der Schichtaufbau der Platte bzw. Schale definiert. Durch die Möglichkeit der Definition des Strukturtyps (Kern, Bekleidung, Andere) wird auch die gewählte Strukturdarstellung in Ansicht, Schnitt, 3D-Darstellung… berücksichtigt und korrekt dargestellt. Die Werte der Höhenkoten beziehen sich unabhängig von der Strukturdarstellung immer auf die Oberkante der obersten Schicht.

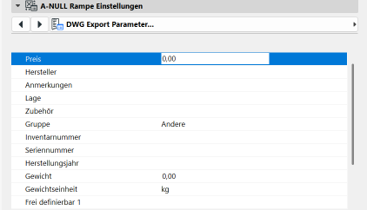

DWG-Export Parameter

Zur Unterstützung eines Exports ins DXF/DWG-Format, sind die Standard DWG-Export Parameter integriert.
