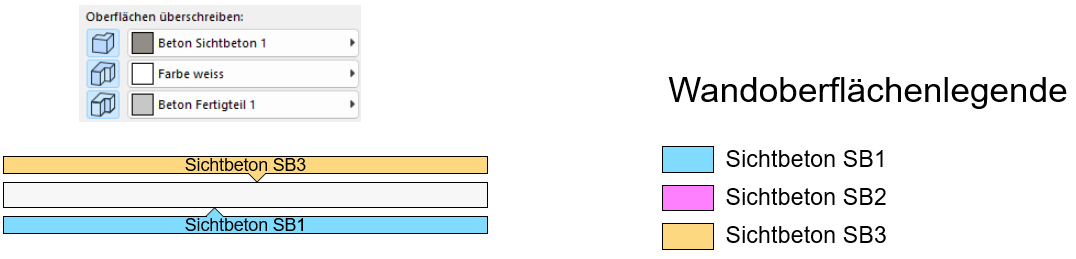

Sichtbeton SB3.??KI-generierte Inhalte können fehlerhaft sein.

In diesem Beispiel werden bei der Wand die Oberflächenmaterialien Beton Sichtbeton 1 und Beton Fertigteil 1 verwendet. Statt die Farbe des Oberflächenmaterials darzustellen, wurde beim Etikett die Farbzuweisung und die Beschriftung laut einer externen Datei gewählt.

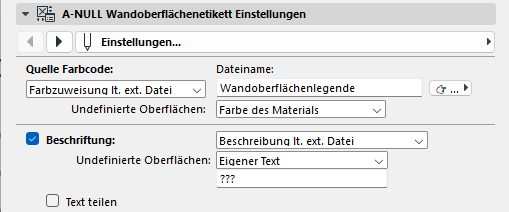

The image is a software interface showing a settings page with fields for inputting text and color codes, specifically for defining colors and text for undetermined surfaces.??KI-generierte Inhalte können fehlerhaft sein.

Bei der Oberflächenlegende wurden die Einträge für die Oberflächenmaterialien folgendermaßen hinzugefügt:

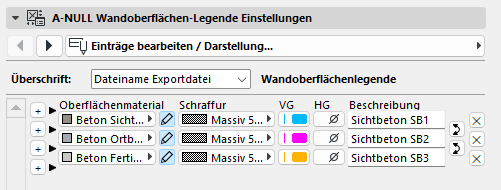

The image is a user interface with various tabs and fields for setting up and editing the legend of a construction material database, specifically for different types of concrete surfaces.??KI-generierte Inhalte können fehlerhaft sein.

Einträge bearbeiten / Darstellung

Mit dem + Icon auf der linken Seite kann ein Eintrag hinzugefügt werden, mit dem x Icon wird ein Eintrag gelöscht. Zuerst wird das gewünschte Oberflächenmaterial gewählt. Mit dem Stift-Icon kann gewählt werden, ob die Darstellung der Oberflächenfarbe überschrieben werden soll. Ist der Stift auf inaktiv gesetzt, so wird eine Massive Schraffur des mit dem passendsten Stift des RGB-Wertes des Oberflächenmaterials verwendet. Ist der Stift aktiv, so kann eine Schraffur und Vorder- sowie Hintergrundstift gewählt werden. Unter Beschreibung kann eine alternative Bezeichnung des Oberflächenmaterials eingetragen werden. Das Icon mit den beiden gebogenen Pfeilen tauscht die Reihenfolge der beiden Einträge.

Einstellungen der Legende

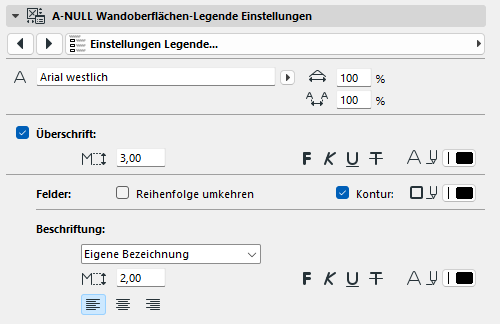

The image shows a software interface with a legend setting for font size and orientation, including fields for rearranging rows, changing contours, and adding custom labels.??KI-generierte Inhalte können fehlerhaft sein.

Hier kann die Darstellung der Legende definiert werden.

Import und Export

Die Tabelle des Objekts kann aus einer Tabtext-Datei aus der Bibliothek importiert werden, bzw. in die eingebettete Bibliothek exportiert werden. Dies ist mit der Funktion Tabelle aus Objekt exportieren aus dem A-NULL Add-On möglich. Die Verwendung ist analog zu den Im- und Export-Funktionen der Rechentabelle.
