Beschreibung Öffnungsetikett
Öffnungsform
Je nach Öffnungsform werden unterschiedliche Werte der Dimension verfügbar. Die Öffnungsform kann manuell oder automatisch bestimmt werden. Für die automatische Bestimmung ist eine spezielle Eigenschafft notwendig. Dazu mehr unter Punkt A0-Öffnungsform.
Bezugshöhe
Die Bezugshöhe definiert die Referenzebene, zu der sich die Höhenwerte beziehen.
Wertdefinition

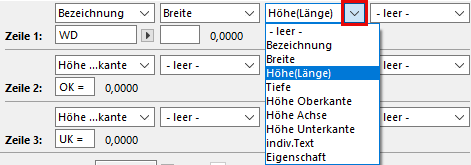

In den Zeilen 1-3 ist es jeweils möglich, bis zu vier Werte nebeneinander anzeigen zu lassen. Diese können individuell aus der Dropdownliste ausgewählt werden. Dabei werden alle Dimensionen und Höhenwerte aus der etikettierten Öffnung gelesen. Damit auch die Tiefe automatisch ausgelesen wird, ist eine spezielle Eigenschaft erforderlich. Dazu mehr unter Punkt A0-Öffnungstiefe.
Bei jedem Wert ist es möglich, ein individuelles Präfix voranzustellen. Für die Bezeichnung gibt es dafür schon einen Auswahlliste. Hier kann allerdings trotzdem ein individueller Wert eingestellt werden.
Format
Das Zahlenformat kann für Dimensionen und Höhenwerte unterschiedlich definiert werden. Folgende drei Auswahlmöglichkeiten sind vorhanden:
- lt. Bemaßungseinstellungen
Die Einheit und Rundung wird aus den Bemaßungseinstellungen übernommen - cm
Die Werte werden in ganzen Zentimetern angegeben. - m
Die Werte werden in Metern mit zwei Nachkommastellen angegeben.
Es kann mit der Checkbox Hochgestellte '5' auf halbe Zentimeter gerundet werden. Sie wird aktiv, sobald ein Format auf cm oder m gestellt wird.
Die Checkbox Positive h mit '+' bewirkt, dass positive Höhenwerte ein + als Vorzeichen bekommen.
Ankerpunkt
Mit dem Ankerpunkt wird sowohl der Einfügepunkt des Etikettes als auch der Fixpunkt, von dem aus sich das Format des Etiketts ändert, definiert.
