Beschreibung Höhenobjekt
Das A0_Höhenobjekt dient zur unabhängigen Dokumentation von Höhen im Projekt. Es kann auch am Layout platziert werden, da die Höhen unabhängig angegeben werden können. Trotzdem kann es auch Projektlage, Referenzhöhen und Meereshöhe anzeigen und relative Bezüge zu diesen berechnen und darstellen. Dabei können bis zu 8 Zeilen mit individueller Beschriftung pro Objekt dargestellt werden. Der Symboltyp kann zwischen Geländepunkt, Fertigmaß und Rohbaumaß gewählt werden.

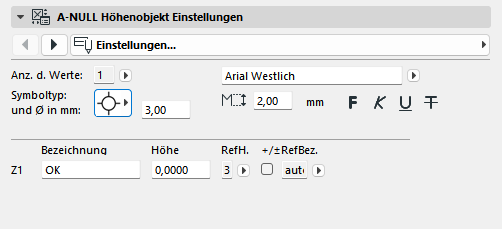

Anz. d. Werte: Gebe hier die Anzahl der Zeilen an, die im Objekt dargestellt werden sollen (1-8)
Symboltyp: Wähle den gewünschten Symboltyp. Daneben wird der Durchmesser des Symbols in mm angegeben.

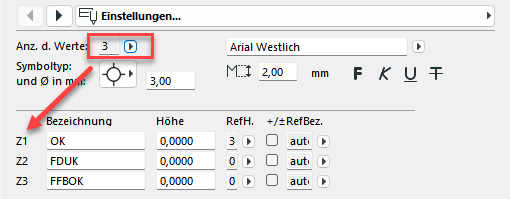

Abhängig von der gewählten Anzahl der Werte können im unteren Bereich Die Bezeichnungen für die Werte angegeben werden.
Die Höhen selbst, werden einfach in das Feld Höhe eingetragen werden. In des Spalte RefH. kann eine Referenzhöhe ausgewählt werden.
Mit der Option daneben kann festgelegt werden, ob positive Höhenwerte ein Vorzeichen darstellen sollen. Die Referenzbezeichnung kann deaktiviert werden. Mit auto wird der Name der Referenzhöhe übernommen oder mit manuell kann es eine selbst definierte Bezeichnung sein.
