Beschreibung Highlightetikett
Mit diesem Etikett können Elemente entsprechend ihren Parametern oder Eigenschaften graphisch hervorgehoben werden. Die Kriterien dafür werden in der Modelldarstellung A-NULL Bibliothek – globale Einstellungen festgelegt.
Hinweis: Platziere das Etikett OHNE Zeiger.
Modelldarstellung
In der Modelldarstellung muss zunächst der zu vergleichende Parameter bzw. die relevante Eigenschaft ausgewählt werden. Anschließend wird die Bedingung oder werden mehrere Bedingungen für den Wertevergleich definiert. Auf dieser Grundlage erfolgt die automatische Darstellung eines Highlight-Etiketts an der entsprechenden Position im Modell.
Platzieren des Etiketts
Das Highlightetikett kann sowohl in Geschoß, Schnitt, Ansicht, Innenansicht als auch in einem 3D-Dokument verwendet werden. Es funktioniert jedoch nur in Kombination mit einer korrekt definierten Bedingung bzw. mehreren Bedingungen in der Modelldarstellung.

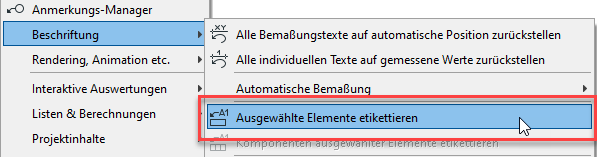

Hinweis: Zum gleichzeitigen Etikettieren mehrere Elemente kann der Befehl Ausgewählte Elemente etikettieren aus dem Menü Dokumentation genutzt werden.
