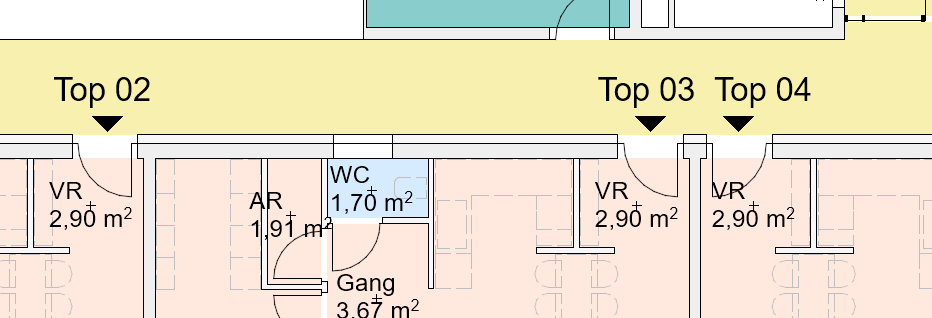

Beschreibung Eingangsetikett

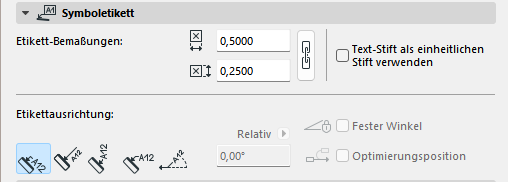

Die Größe des Dreiecks erfolgt über die Größeneinstellungen des Symboletiketts. Hier kann zudem die Ausrichtung des Textes zum Dreieck definiert werden.

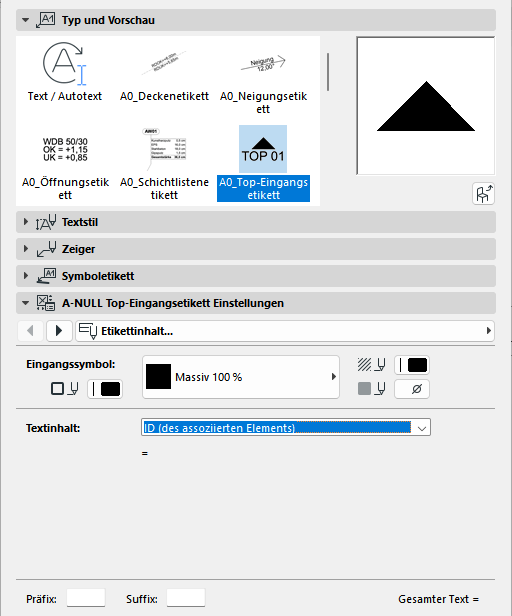

Die Textdarstellung wird von der Registerkarte Textstil übernommen. Bei den Etikett-Einstellungen können die Schraffur und Farbe des Dreiecks sowie der Textinhalt definiert werden.
Der Textinhalt kann z. B. die ID-Nummer des Elements anzeigen. Dies ist sinnvoll, wenn z. B. die Räume die ID-Nummer für die Top-Zugehörigkeit verwenden. Sollte die ID-Nummer mehr Informationen als nur die Top-Nummer transportieren (z. B. auch die Stiege), kann auch nur ein Teil der ID verwendet werden. Diese sollte bestimmte Trennzeichen enthalten, die hier angegeben werden können.

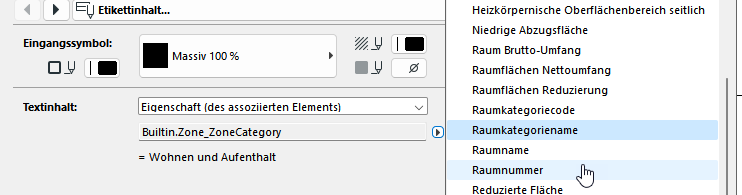

Alternativ können auch beliebige Eigenschaften des Elements angezeigt werden:
