Beschreibung
Mit dem A0_Neigungsetikett kann die Neigung von Dachflächen im Schnitt automatisch dokumentiert werden. Das Etikett funktioniert mit Einzeldachflächen. Bei Multidächern oder Schalen kann das Etikett mit manueller Winkelangabe verwendet werden.

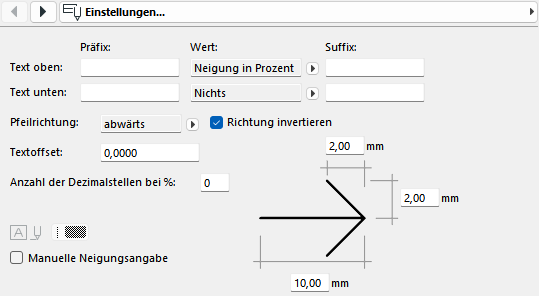

Einstellungen
Das Etikett kann bis zu zwei Zeilen darstellen, wobei als Werte entweder die Neigung in Grad oder in Prozent angeben werden kann. Die Einheiten und Dezimalstellen bei der Grad-Angabe sind von den Bemaßungseinstellungen abhängig, die Anzahl der Dezimalstellen bei der Prozent-Angabe kann im Objekt definiert werden. Für beide Texte kann je ein Präfix und ein Suffix hinzugefügt werden. Weiters kann die Pfeilrichtung festgelegt werden und die Pfeilgröße. Alle Schriftarteinstellungen werden von den allgemeinen Etiketteinstellungen übernommen.
Etikett verwenden
Platzieren das Etikett als assoziatives Etikett an einer Dachfläche im Schnitt oder Ansicht. Da das Etikett zwar die Neigung des Daches abfragen kann, aber nicht die Richtung, kann es erforderlich sein, die Option Richtung invertieren zu aktivieren.
Hinweis: Soll das Etikett mit einem Multidach, einer Schale oder an einem anderen Element verwendet werden, kann die Option Manuelle Neigungsangabe verwendet werden. Der Winkel kann dann manuell eingegeben werden.
