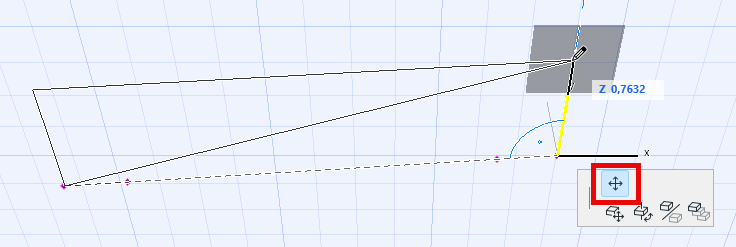

Jedes Polygonsegment hat zwei verschiedene Fangpunkte. Mit den Fangpunkten an den Enden bzw. Knotenpunkten kann der Punkt in der Höhe versetzt werden.

Ein Bild, das Reihe, Diagramm, Farbigkeit, Rechteck enthält.??Automatisch generierte Beschreibung

Ein Bild, das Reihe, Diagramm, Screenshot, parallel enthält.??Automatisch generierte Beschreibung

Dabei wird der Endpunkt vertikal verschoben und das Resultat ist ein schräg verlaufendes Polygonsegment.

Im Grundriss wird dieses Segment mit einem Gefällepfeil dargestellt (sofern in den Einstellungen aktiviert).

Ein Bild, das Text, Schrift, Screenshot, Reihe enthält.??Automatisch generierte Beschreibung

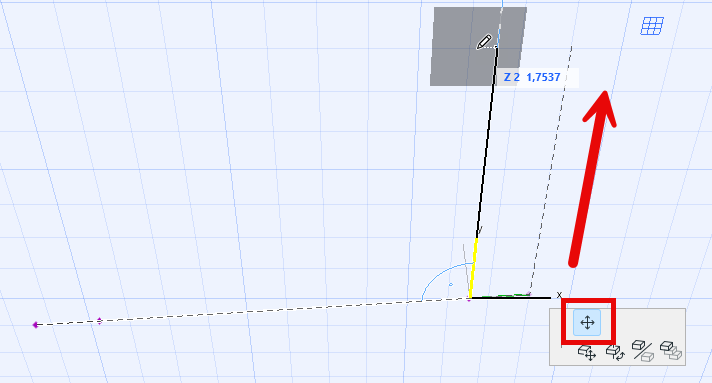

In der Nähe der End- bzw. Knotenpunkte befinden sich weitere Fangpunkte, mit deren Hilfe man ein weiteres vertikal verlaufendes Polygonsegment hinzufügen kann.

Ein Bild, das Reihe, Farbigkeit, Diagramm, parallel enthält.??Automatisch generierte Beschreibung

Das Segment wird am End- bzw. Knotenpunkt hinzugefügt und es kann eine Länge in Richtung der Z-Achse angegeben werden.

Ein Bild, das Text, Screenshot, Reihe, Diagramm enthält.??Automatisch generierte Beschreibung

Im Grundriss wird ein vertikaler Linienverlauf durch einen Halbkreis dargestellt (sofern in den Einstellungen aktiviert).
