Höhenkoten

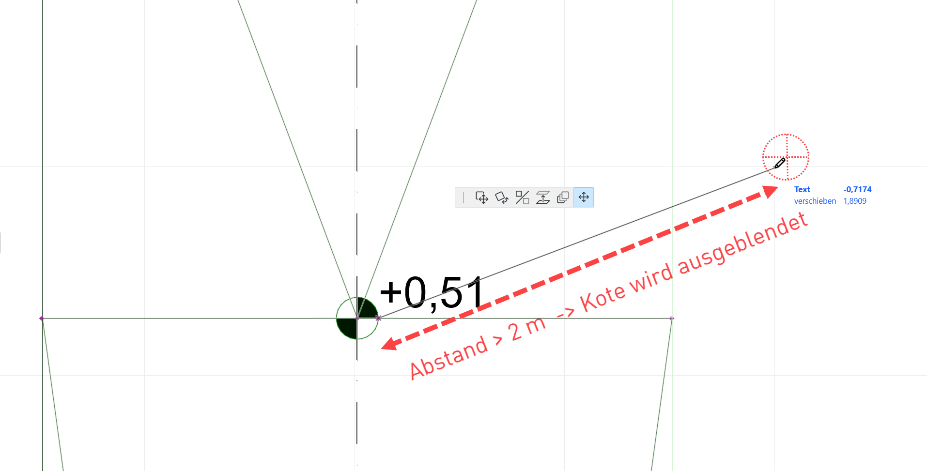

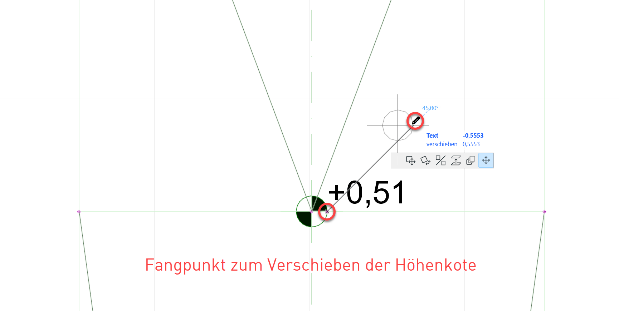

Die A0_Rampe zeigt an allen planungsrelevanten Punkten deren Höhenlage in Abhängigkeit zu der gewählten Bezugshöhe im Objektdialog Höhen/Gefälle… an. Diese Koten dienen primär als Unterstützung in der Planungs-/Konstruktionsphase und weniger zur abschließenden, perfekten Plandarstellung/-dokumentation. Hier ist bei Bedarf jedenfalls ein Nacharbeiten mit zusätzlichen Höhenmarkern vorgesehen. Die Marker mit ihrer Beschriftung können verschoben und auch individuell ausgeblendet werden, aber Drehen, „nur“ den Text-Verschieben oder das Ändern vom Bezugspunkt ist nicht möglich.

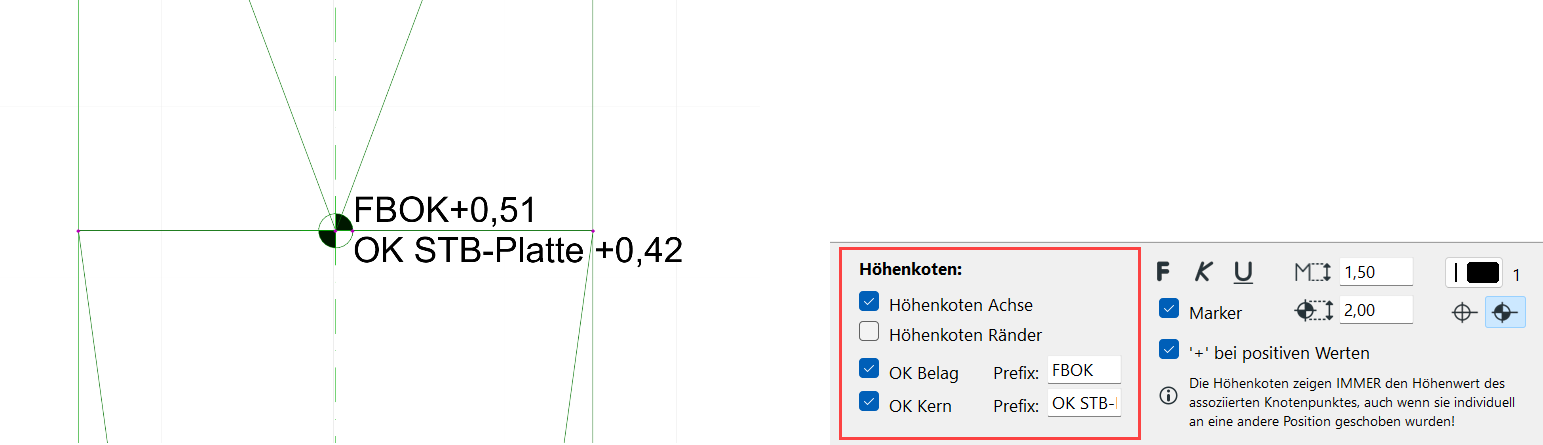

Es kann sowohl die Höhenlage der obersten Bekleidungs-Schicht als auch die Höhenlage der obersten Kern-Schicht (gem. Strukturdarstellung) angezeigt werden und auch ein Prfix kann zugeordnet werden. (unter Beschriftung)

Gefälle Beschriftung

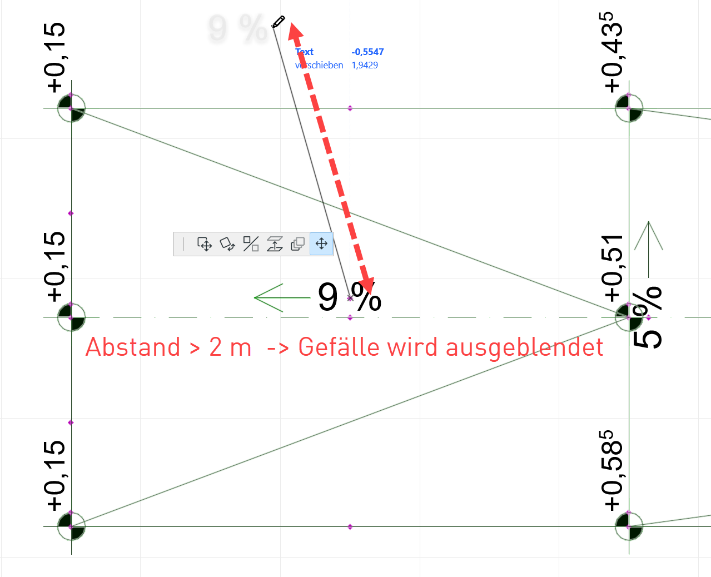

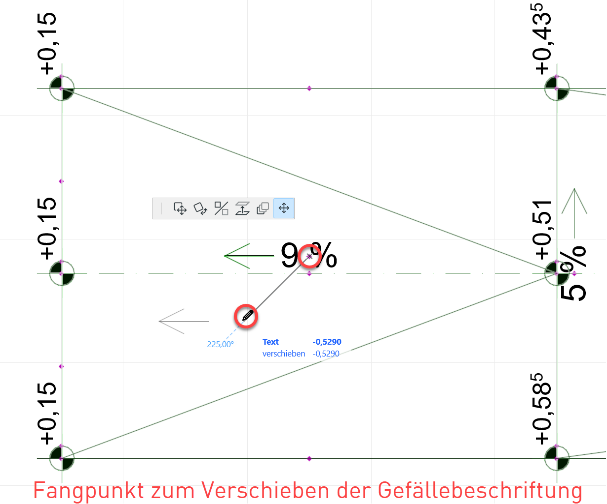

Die A0_Rampe zeigt an allen planungsrelevanten Gefällelinien das im Objektdialog Höhen/Gefälle… definierte Haupt- und Quergefälle des jeweiligen Rampenabschnitts an seiner Achslinie an. Die Gefälleeinstellung des jeweiligen Rampenabschnitts und seiner Bruchkanten wird auch durch eine Grundrissbearbeitung nicht verändert.
