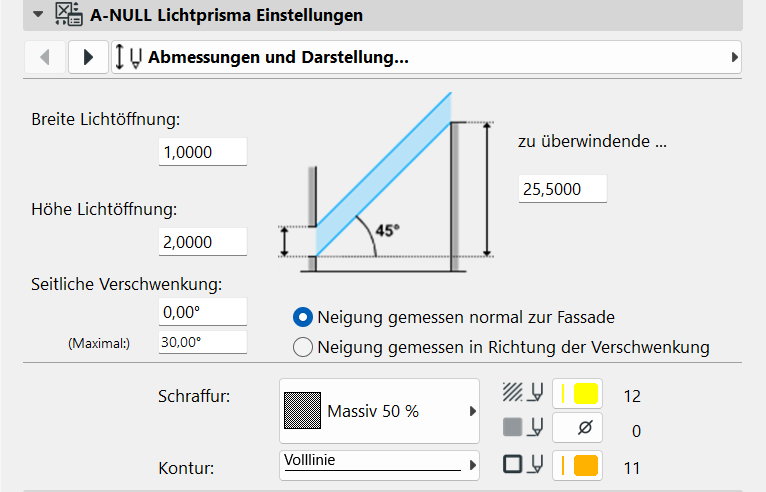

In diesem Bereich können die wichtigsten Einstellungen zum Objekt selbst getroffen werden. In der linken Hälfte des Einstellungsfensters ist eine Anpassung der Breiten und Höhe der Lichtöffnung als nummerischer Wert festlegbar. Ebenso kann unter Berücksichtigung eines Maximalwertes die seitliche Verschwenkung in Grad einzutragen werden. Bei der Werteingabe im rechten Teilbereich zu überwinden… kann der zu überprüfender Abstand zur Fasssade eingegeben werden. Dabei wird der Lichteinfallswinkel von 45 Grad zur Horizontalen, gemessen von der Fassadenflucht berücksichtigt. Die angeführte Skizze hilft der Interpretation.

Aus Kompatibilitätsgründen zu früheren Richtlinien kann mit dem Radiobutton Neigung gemessen in Richtung der Verschwenkung das gesamte Prisma verschwenkt werden. Dies beeinflusst die Berechnung maßgeblich.

In diesem Einstellungsbereich kann das Aussehen über Schraffur und Kontur bestimmt werden:

Ein Bild, das Text, Rechteck, Reihe, Screenshot enthält.??KI-generierte Inhalte können fehlerhaft sein.

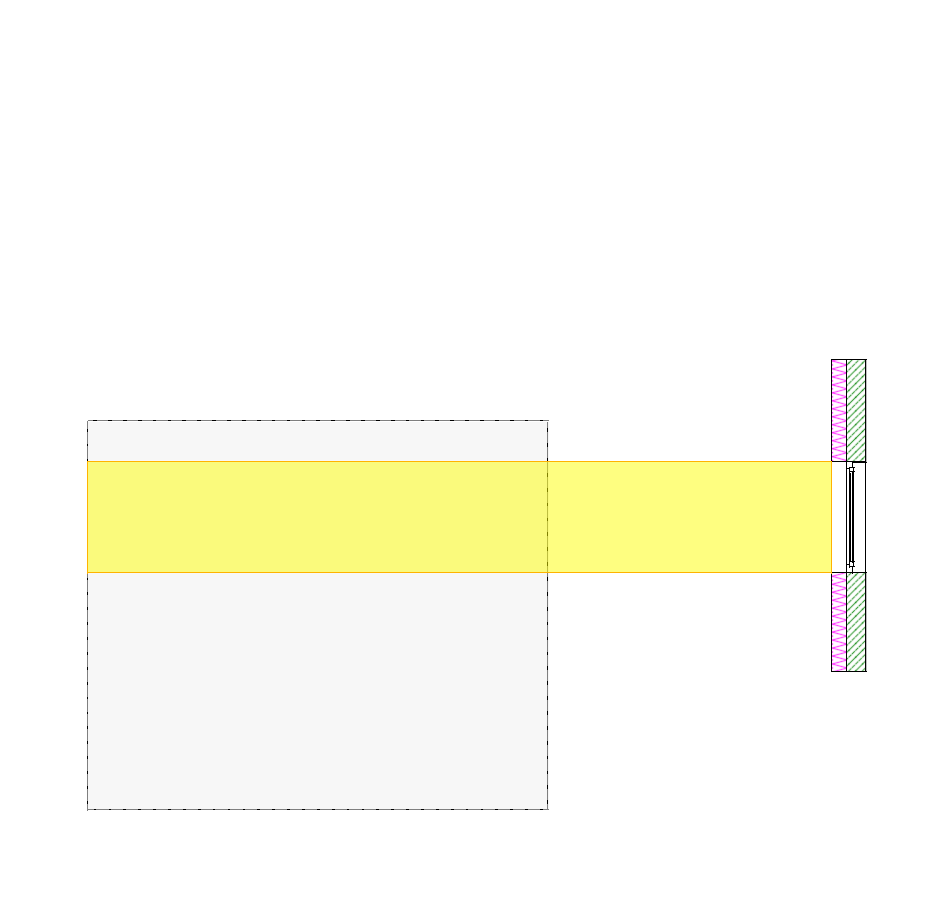

Seitliche Verschenkung 0,00 Grad (Grundrissdarstellung)

Ein Bild, das Screenshot, Text, Reihe, Rechteck enthält.??KI-generierte Inhalte können fehlerhaft sein.

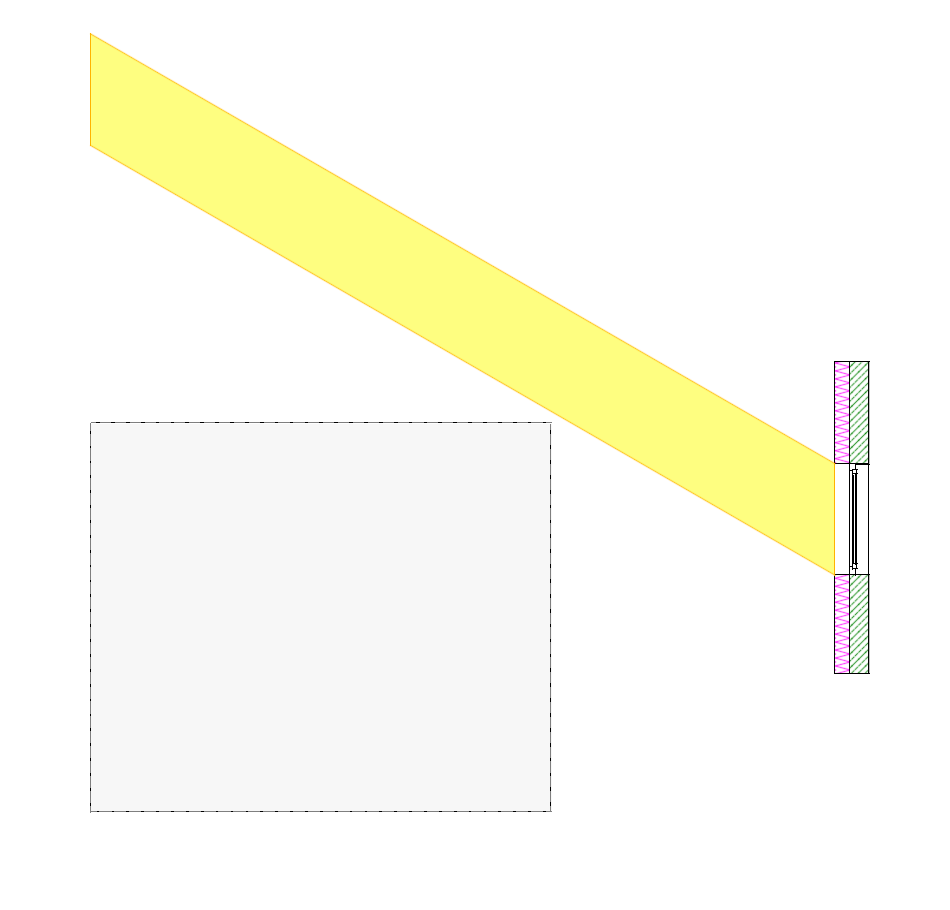

Seitliche Verschenkung 30,00 Grad (Grundrissdarstellung)
